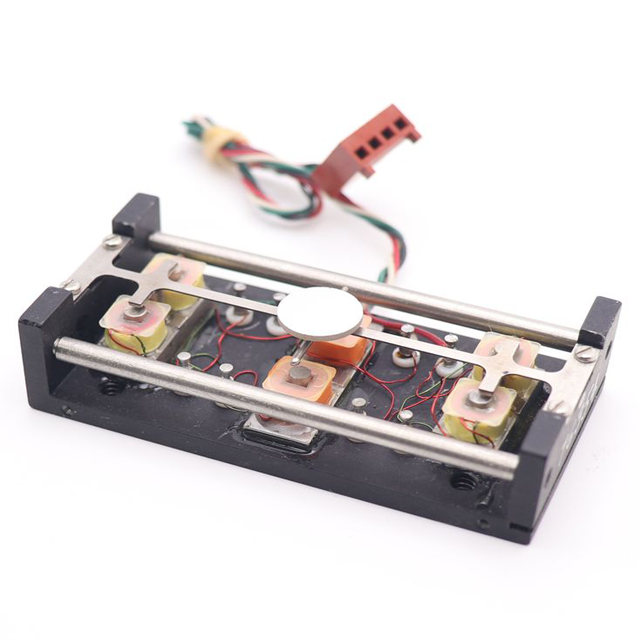

SC-21 宽角谐振扫描器

更新时间:2026-05-08

浏览量:31

品牌：美国EOPC
型号：SC-20
描述：SC-21 型扫描器非常适用于大光束、多光束同时成像或类似的大幅度应用。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SC-21 宽角谐振扫描器描述:

Datasheet

SC-21 型扫描器非常适用于大光束、多光束同时成像或类似的大幅度应用。扫描器工作于单一固定频率。标准配置为玻璃反射镜，金属反射镜、光栅和透镜（紫外–红外–可见光）可按特殊订单提供。

该扫描器仅需很小的功耗。由于没有磨损部件，具备优良的可重复性和长久的使用寿命。扫描器广泛应用于以下领域：

激光扫描与非击打式打印机
条码阅读器
光栅扫描器
CAD/CAM 系统
检测系统与无损检测仪器
智能交通系统
生物与医学研究
材料研究
机器视觉与机器人技术

谐振频率下的工作由反馈放大器型 ED 驱动器或 AGC 驱动器维持，以扫描器作为频率源。AGC 驱动器还提供更高的振幅稳定性（0.01%）和位置输出信号。PLD-1S 驱动器可使扫描器与外部时钟信号锁相。PLD-2S 驱动器可将两个扫描器锁相，构成“主/从”扫描系统；PLD-2SXY 驱动器则可将两个扫描器锁相，构成“X-Y”扫描系统。

特点与优势:

从 15 Hz 至 2,000 Hz 范围内选定一个固定频率
光学峰峰值扫描角度可达 70°
反射镜尺寸可达 30×30 mm
支持垂直或水平安装
体积小、重量轻
低功耗驱动电子装置
坚固耐用，无磨损部件
免维护
高可靠性
耐受冲击与振动
高频率稳定性（达 0.005%）
高/低温运行¹
真空环境运行（低至 10⁻¹⁰ 托）¹
无抖动运行
无电磁辐射干扰（EMI）
可提供反射镜位置输出信号
标准配置为增强型铝膜玻璃反射镜，可选红外与紫外镀膜¹
¹ 可按特殊订单提供

图纸：

在 15 至 2,000 Hz 范围内选定一个固定频率。下表仅供参考。

SC-21 谐振光学扫描器：

扫描角度（光学峰峰值，度）	反射镜尺寸 (mm)	频率 (Hz，±10%)
70°	30×30	15–200
70°	20×20	200–300
60°	10×10	300–400
40°	15×15	300–400
40°	10×10	400–1,000
30°	12×12	400–1,000
30°	10×10	1,000–1,500
24°	8×8	1,500–2,000
