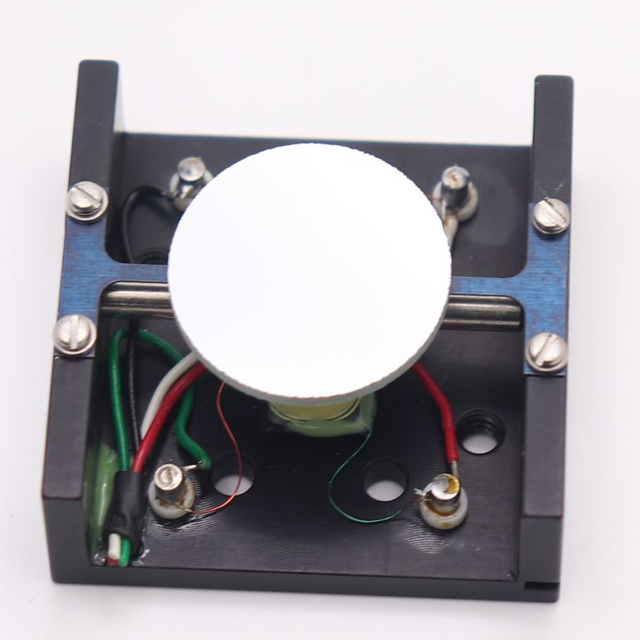

SC-20 低成本谐振扫描器

更新时间:2026-05-06

浏览量:12

品牌：美国EOPC
型号：SC-20
描述：SC-20型扫描器为低成本紧凑型组件，尤其适合大批量OEM及定制化工业应用。 ...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SC-20 低成本谐振扫描器描述:

Datasheet

SC-20型扫描器为低成本紧凑型组件，尤其适合大批量OEM及定制化工业应用。

该固定频率谐振光学扫描器是一种电磁驱动的动镜装置，以正弦运动方式偏转光束。反射镜组件固定于弹簧中心。SC-20型扫描器的扫描频率范围为10 Hz至1.5 kHz，固定为该范围内的任一值。扫描角度与频率成反比，并随反射镜尺寸变化。

器件的高“Q”值确保了频率稳定性、低反作用力及低驱动电功率。高抗弯刚度赋予其良好的抗冲击和振动能力，以及低摆动幅度和良好的扫描重复性。在其固有频率下谐振，使该器件成为众多需要良好成像且失真极小的应用中长寿命运行的理想之选。扫描器可轻松集成到小型便携式仪器中，仅需极小的功率。由于无任何磨损部件，它们具有出色的可重复性和长寿命。

标准配置为玻璃反射镜。金属反射镜、光栅、透镜、光学附件及特殊配置可按要求特别订购。

可提供不同封装形式、调节方式及电源选项的驱动电路。针对大批量OEM制造，我们可考虑无偿提供资料，助您自制驱动器，将其集成至您的驱动电路中，或按您所需尺寸进行定制。面向OEM应用提供特价。

利用扫描器自身作为频率源，通过反馈放大器型ED驱动器或AGC驱动器，可维持其谐振频率下的工作。AGC驱动器还可提供更高的幅度稳定性（0.01%）及位置输出信号。PLD-1S驱动器可将扫描器相位锁定至外部时钟信号；PLD-2S驱动器可将两个扫描器构成“主/从”扫描系统进行相位锁定；PLD-2SXY驱动器则可将两个扫描器构成“X-Y”扫描系统进行相位锁定。

特点与优势:

在10 Hz至1,500 Hz范围内，提供单一固定频率
光学峰峰值扫描角度最高可达60°
反射镜尺寸最大25×25 mm
支持垂直或水平安装
体积小、重量轻
低功耗驱动电路
坚固耐用，无易磨损部件
免维护
高可靠性
耐受冲击与振动
高频率稳定性（可达0.005%）
高/低温工作¹
真空工作（可达10⁻¹⁰ Torr）¹
无抖动工作
无电磁辐射干扰（EMI）
可提供反射镜位置输出
标准配置为增强铝膜玻璃反射镜，可选红外及紫外镀膜¹

图纸：

单一固定频率，范围10至1,500 Hz。以下参数仅供参考。

SC-20 谐振光学扫描器：

扫描角度（光学峰峰值）	反射镜尺寸 (mm)	频率 (Hz ±10%)
60°	25×25	10 – 32
50°	25×25	33 – 95
40°	20×20	96 – 140
40°	10×10	140 – 400
30°	10×10	400 – 600
24°	8×8	600 – 800
20°	8×8	800 – 1,000
15°	8×8	1,000 – 1,250
10°	7×7	1,250 – 1,500
