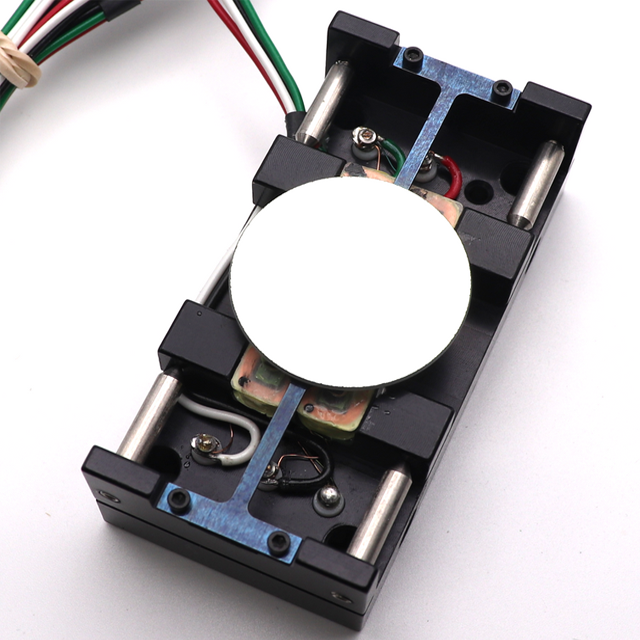

SC-25 型广角谐振扫描器

更新时间:2026-05-08

浏览量:31

品牌：美国EOPC
型号：SC-25
描述：SC-25 型扫描器非常适合涉及大光束、多光束同时成像或类似大幅面扫描的应用。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SC-25 型广角谐振扫描器描述:

数据表

SC-25 型扫描器非常适合涉及大光束、多光束同时成像或类似大幅面扫描的应用。该扫描器在单一固定频率下工作。标准配置为玻璃反射镜，金属反射镜、光栅及透镜（紫外-红外-可见光）可按特殊要求提供。

扫描器所需功耗极低。由于其组件无磨损部件，因此具备出色的重复性和长使用寿命。扫描器的典型应用包括：

激光扫描器及非击打式打印机
条码读取器
光栅扫描器
CAD/CAM 系统
检测系统及无损检测仪器
智能交通系统
生物与医学研究
材料研究
机器视觉与机器人

谐振工作状态由反馈放大式 ED 驱动器或 AGC 驱动器维持，并以扫描器自身作为频率源。AGC 驱动器还可提供更高的幅度稳定性（0.01%）及位置输出信号。PLD-1S 驱动器可将扫描器相位锁定至外部时钟信号；PLD-2S 驱动器可将两个扫描器锁相为“主/从”扫描系统；PLD-2SXY 驱动器则可将两个扫描器锁相为“X-Y”扫描系统。

特点与优势:

从 15 Hz 至 2,000 Hz 范围内提供一个固定频率
光学扫描角峰峰值可达 60°
反射镜尺寸可达 30×30 mm
支持垂直或水平安装
体积小、重量轻
驱动电路功耗低
坚固耐用，无磨损部件
无需维护
可靠性高
耐受冲击与振动
频率稳定性高（可达 0.005%）
可高温/低温工作¹
可真空工作（可达 10⁻¹⁰ Torr）¹
无抖动运行
无电磁辐射干扰（EMI）
可提供反射镜位置输出信号
标准配置为增强铝膜玻璃反射镜，红外和紫外镀膜可选¹
¹ 部分功能可按特殊要求提供

图纸：

单一固定频率，范围 15 至 2,000 Hz。以下数据仅供参考。

SC-25 谐振光学扫描器：

光学扫描角（峰峰值，度）	反射镜尺寸（mm）	频率（Hz，±10%）
60°	30×30	15 – 200
60°	20×20	200 – 300
50°	10×10	300 – 400
40°	12×12	300 – 400
40°	8×8	400 – 1,000
30°	10×10	400 – 1,000
30°	8×8	1,000 – 1,500
24°	6×6	1,500 – 2,000
