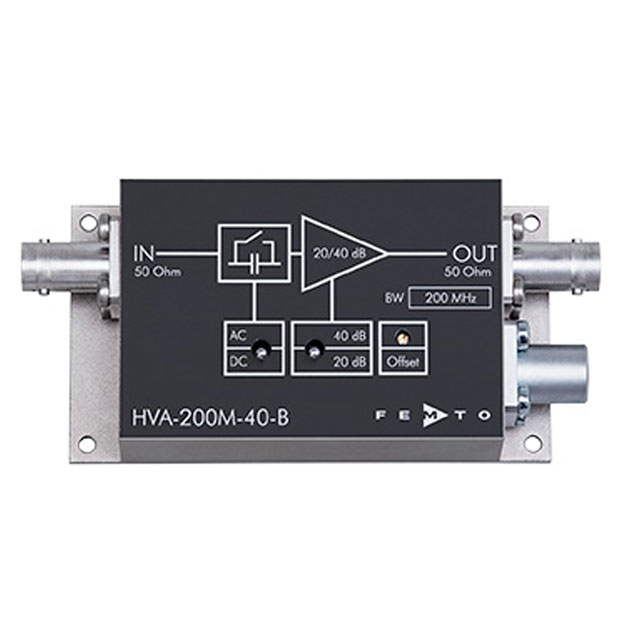

HVA宽带电压放大器系列

更新时间:2022-12-07

浏览量:1471

  • 品牌:FEMTO
  • 型号:HVA
  • 描述:对于选择信噪比性能的具有足够带宽的放大器应该与信号带宽相配。然而,要注意哪些不必要的高带宽会产生更多的带宽噪声 。HVA系列带宽电压放大器具有3中高截止频率电压放大器来配对个别测量要求。还有当开关处于...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

HVA宽带电压放大器系列-特征

  1. 带宽 DC 至 10、200 或 500 MHz

  2. 固定或可变增益高达 60 dB (x 1,000)

  3. 噪声低至 0.9 nV/√Hz

  4. 真正的直流耦合,可切换到交流

  5. 50 Ω 双极或 1 MΩ FET 输入级

带宽

为获得良好信噪比性能,请选择具有与所需信号带宽相对应的足够带宽的放大器。但是,请记住,不必要的高带宽会引入更多的宽带噪声。因此,FEMTO 提供具有三种不同上限截止频率的 HVA 电压放大器,以满足不同的测量要求。与所有 FEMTO 可调增益放大器一样,在不同增益设置之间切换时带宽保持不变,这对于测量快速信号和脉冲非常重要。

具有零输出偏移的真正直流耦合

真正的直流耦合对于准确的脉冲放大和分析非常重要,尤其是当出现不同的脉冲长度时,例如数字代码或持续时间为微秒至毫秒的瞬变。如果放大器是 AC 耦合的或有一个大的输出偏移要通过示波器的 AC 设置去耦合,那么测量中将出现明显的下冲和基线偏移。因此,即使是 500 MHz 型号,所有 HVA 放大器都提供真正的直流耦合和可调输出偏移控制。

极低的输入噪声

低输入噪声对于良好的信噪比非常重要,尤其是在放大小信号时。所有 HVA 放大器都针对最小输入噪声进行了优化,可达到低至 0.9 nV/√Hz 的出色值。

应用
  • 示波器和瞬态记录器前置放大器
  • 光电倍增管和微通道板放大器
  • 时间分辨脉冲和瞬态测量
  • 数字信号的放大(任何数字代码都没有基线偏移)
模型 HVA- 10M-60-B HVA- 10M-60-F HVA- 200M-40-B HVA- 200M-40-F HVA- 500M-20-B
较低的截止频率 直流/1 kHz 直流/1赫兹 直流/1 kHz 直流/1赫兹 直流电
上截止频率 10兆赫 10兆赫 200兆赫 200兆赫 500兆赫
增益 [分贝] 40/60 40/60 20/40 20/40 20
输入电压噪声 [/√Hz] 0.9 纳伏 4.7 纳伏 1.2 纳伏 4.5 纳伏 3.0 纳伏
输入电压漂移 1 微伏/°C 2 微伏/°C 1 微伏/°C 5 微伏/°C 10 微伏/°C
输入阻抗 50 欧姆 1兆欧 50 欧姆 1兆欧 50 欧姆
数据表 147 KB 146 KB 149 KB 147 KB 149 KB

输出阻抗 50 Ω。偏移量可通过微调器调节。输出短路保护。通过 3 针 Lemo ®插座供电。配套连接器随设备提供。可选电源 PS-15 可用。如需更多信息,请查看数据表或联系 FEMTO。
