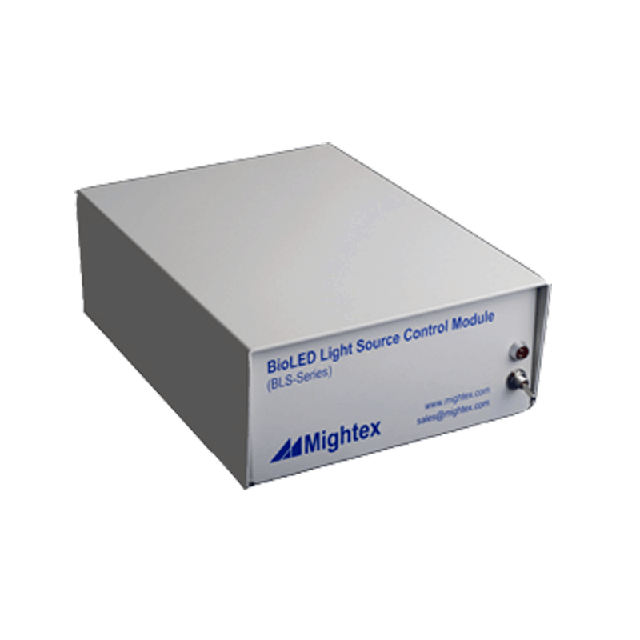

美国Mightex BLS-SA02-US BLS系列软件/TTL控制LED控制器，带BNC和2针Aero连接器

当前位置:首页>产品中心>光学仪器>美国Mightex>

美国Mightex BLS-SA02-US BLS系列软件/TTL控制LED控制器，带BNC和2针Aero连接器

更新时间:2024-03-20

浏览量:246

品牌：美国Mightex
型号：BLS-SA02-US,BLS-SA04-US,BLS-PL02-US,BLS-PL04-US
描述：Mightex BLS-SA/PL 系列 BioLED 控制模块是模块化的完全可定制的交钥匙解决方案，适用于光遗传学、荧光激发和其他生物光子学应用。控制模块设计用于控制 Mightex BLS 系列 ...
资料下载

在线留言
微信咨询

QQ咨询

在线客服

产品介绍

BLS-SA02-US BLS系列软件/TTL控制LED控制器描述：

数据表

Mightex BLS-SA/PL 系列 BioLED 控制模块是模块化的完全可定制的交钥匙解决方案，适用于光遗传学、荧光激发和其他生物光子学应用。控制模块设计用于控制 Mightex BLS 系列 LED 光源，以产生光遗传学实验所需的精确定时和高强度光脉冲，以激活通道视紫红质（ChR2、ChR1 等）和卤视紫红质（NpHR），以激发和抑制神经元。

该控制模块采用线性 LED 驱动器设计，可消除使用低成本 buckpuck 非线性驱动器时经常观察到的光强度纹波和振荡。清洁且高度可重复的脉冲对于定量实验至关重要。同时支持CW模式和脉冲模式。控制模块的时间分辨率为20us，光强可以0.1%的增量进行调节。控制模块上的每个驱动通道都有自己的TTL触发输入。触发模式支持上升沿、下降沿和跟随器模式。

Mightex BioLED光源解决方案配有基于Windows的操作软件，具有直观而强大的图形用户界面。此外，还提供了一个软件开发套件（SDK），供用户集成到Labview和Matlab等环境中。

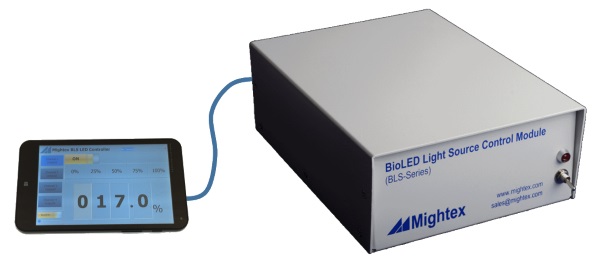

提供可选的触摸屏控制板（P/N：BLS-PAD-000）（见下图），客户无需计算机即可控制 LED。

控制模块也可以在不连接计算机或触摸屏板的情况下进行操作。这是因为自定义的脉冲序列可以编程并存储到控制模块中（通过软件），之后光源可以单独操作并由外部TTL脉冲触发。

特征

交钥匙、完整的光源解决方案

超过 100 个 LED 模块，从光纤耦合、准直、光导耦合到显微镜照明器

波长范围广：UV、VIS 至 NIR 和白光

TTL 触发器

快速响应（μs）

无论是否使用 PC 都可以操作

功能强大且用户友好的 GUI

应用

光遗传学

荧光激发

生物光子学

性能规格

参数	BLS-SA02-US	BLS-SA04-US	BLS-PL02-US	BLS-PL04-US	单位
与 Polygon400 同步	NO		YES
通道数	2	4	2	4
电源，V dc	9~24				V
输出强度分辨率	0.001				-
时间分辨率	20				μs
一个周期内的最大脉冲数	21				-
脉冲序列的最大重复计数	108				-
外部触发电平	TTL*				-
触发连接器类型	BNC				-
最大触发延迟	25				μs
光学头连接器类型	2 针 Aero 连接器				-
主机接口	USB 或 RS232，可选				-
非易失性存储器	Yes				-
尺寸	213 （长） x 156 （宽） x 73 （高）				mm
重量	800				g

*.每个触发输入都使用光耦合器，可以接受 3.6 ~ 12 V 的电压作为“H”。请注意，当触发源为“H”时，应能够提供至少 5mA 的电流。
**.内置非易失性存储器允许将所有操作参数存储在BioLED控制模块上，因此该器件无需连接主机即可工作。
不建议在此控制器的单个单元上混合使用 A/J 型 LED 和 B 型 LED。请在一台设备上操作 Type-A/J LED，在另一台设备上操作 B-LED 型。
