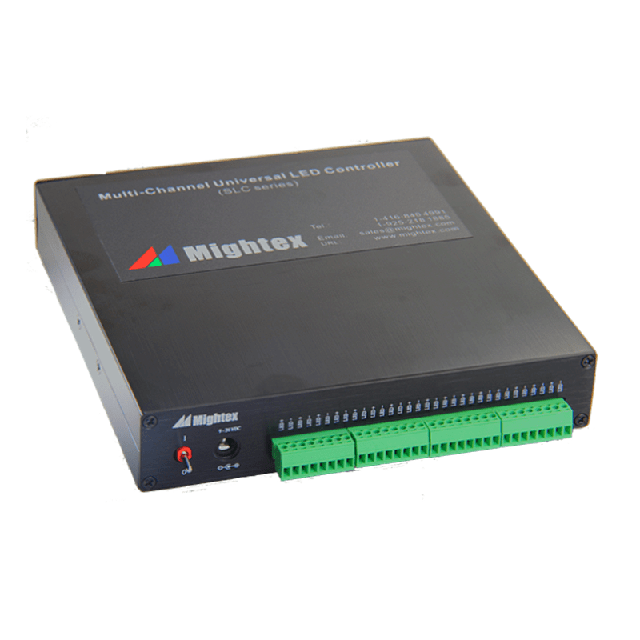

SLC-CA12-U 通用12和16通道计算机控制LED驱动器描述：

数据表

Mightex 的 12 通道和 16 通道计算机控制通用 LED 驱动器设计用于驱动各种 LED 光源。每个单元都配有功能强大的基于 PC 的软件，带有用户友好的 GUI，使用户无需编写任何代码即可驱动 LED。此外，还提供了一个功能齐全的SDK，以便用户编写自己的软件，并将Mightex的LED驱动器集成到自己的系统中。此外，驱动器具有内置保护功能，允许用户限制 LED 驱动电流和电压。

每个通道可以单独配置为在以下两种模式之一下工作：

正常模式（或直流模式）：输出电流为常数，可通过USB接口在0 mA至1,000 mA范围内调节（使用软件）;

频闪模式：脉冲宽度调制（或PWM）周期性选通模式从通道输出，可通过软件触发器打开。频闪模式可以无限期地持续或持续预设的循环次数。PWM选通的频率最高可达500Hz。

此外，每个通道都可以单独禁用和启用。没有电压或电流从DISABLED通道输出。

特征

电脑控制

双控制模式：直流和频闪

通用 – 适用于任何 LED

带有GUI的用户友好型应用软件

能够驱动可变负载

高达1,000mA的输出电流

具有 5mA 电流分辨率

全功能SDK

应用

机器视觉

显示

显微术

半导体设备

检测仪器

医疗仪器

照明

性能规格

参数	SLC-CA12-U/-S	SLC-CA16-U/-S	单位
通道数	12	16
电源输入电压（V_dc )	9~24		V
最大输出电压（V_max )¹	V_dc - 3V 电压		V
每通道最大输出电流（I_max ) ²	1000		mA
每通道最大输出功率（Pmax） ³	10		W
输出电流分辨率	5		mA
输出电流精度	±10 mA 或 ±1.0%，以较大者为准		mA
输出电流可重复性	±5 mA 或 ±0.5%，以较大者为准		mA
PWM定时分辨率³	100		µs
PWM时序最小步长³	1000		µs
接口	USB （-U）或 RS232 （-S）

1. 最大输出电压比电源输入电压小3V。例如，当电源输入电压为 Vdc= 24V 时，最大输出电压 Vmax 为 Vdc – 3V = 21V;
2.如果通道输出电压为Vd，输出电流为Id，则必须同时满足：（1）Vd<= Vmax;（2） Id <= Imax;（3） Vd * Id <= Pmax;
3. PWM方波的每个周期由导通时间和关断时间组成，即两（2）个“步长”。每个步骤的最小值为 1,000μs，最小增量为 100μs;
4、客户系统中的LED控制器应适当散热，以防止过热，可能导致LED控制器自停，以达到保护目的。此外，所有通道的总输出电流不应超过电源适配器的容量。
