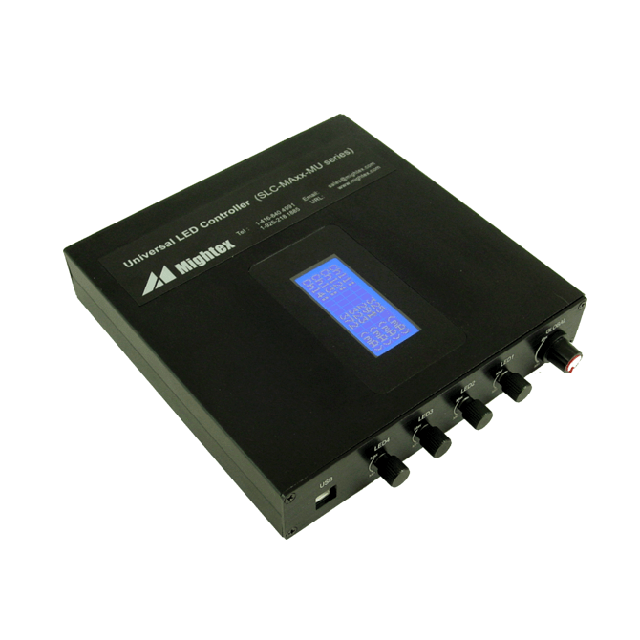

SLC-MA04-MU 四通道双模式（手动/软件）LED控制器描述：

数据表

Mightex的四通道SLC/MU系列通用LED控制器旨在驱动广泛的LED光源，它们为用户提供了手动和通过软件独立操作每个LED通道的灵活性。此外，LED既可以在连续波（CW）模式下驱动，也可以在选通模式下驱动。该软件配有用户友好的GUI，无需编写任何代码即可驱动LED。此外，还提供了一个功能齐全的SDK，供用户编写自己的软件，并将LED控制器集成到自己的系统中。

1.手动控制：四个通道中的每一个都可以使用旋钮在CW模式下手动操作，每个旋钮独立操作以控制特定通道的输出电流。LED 控制器还具有第五个旋钮（即“全局”旋钮），使人们能够同时以相同的步长调节所有通道的输出电流。因此，可以首先使用四个（小）旋钮独立设置 LED 通道的强度，然后可以使用“全局”旋钮同时增加/减少所有通道的设置强度。
为了防止因“过驱动/过热”而损坏 LED，可以通过 LED 控制器随附的软件单独设置每个 LED 通道的最大输出电流，以匹配连接到该通道的 LED 的额定电流。

2.软件控制：LED控制器也可以通过设备随附的基于Windows的应用软件进行操作。在软件控制模式下，每个通道都可以由软件单独配置为在以下三种模式之一下运行：
a. 禁用模式：通道被禁用，其输出完全关闭。
b. 正常模式（或连续波模式）：输出电流是恒定的，可以通过USB接口在0mA至1,200mA范围内调节（使用软件）。
c. 频闪模式： 脉冲宽度调制（或PWM）周期性频闪模式从通道输出，可由软件触发激活。频闪模式可以无限期地持续或持续预设的周期数，具体取决于软件设置。PWM选通的最大频率为500Hz。
LED 控制器还具有用于控制冷却风扇的直流输出，通常用于冷却大功率 LED。LED 控制器的软件允许通过指定的可变 PWM 信号输出来控制冷却风扇的速度。

特征

软件/手动控制

电流监控显示

通用驱动器 - 适用于任何 LED

带有GUI的用户友好型应用软件

能够驱动可变负载

SDK

高达1200mA的输出电流

高精度，电流分辨率为1mA

应用

机器视觉

显示

半导体设备

测试仪器

显微术

医疗器械

性能规格

*注：如果通道输出电压为Vd，输出电流为Id，则它们必须同时满足：（1）Vd<=Vmax；（2） Id<=Imax；以及（3）Vd*Id＜＝Pmax。PWM方波的每个周期包括接通时间和断开时间（即两个步骤）。每个步骤的最小值为1000µs，最小增量为100µs。
