CH-10 谐振式光学斩波器

CH-10 谐振式光学斩波器描述:

数据表 CH-10 指南 CH-10 CAD图纸

可靠且多功能的光学斩波器

光学斩波器广泛应用于各种科学领域，通常与锁相放大器配合使用。在各类光学斩波器中，音叉斩波器以极高的可靠性脱颖而出。它们拥有令人印象深刻的使用寿命，即使在高温、高真空和低温等复杂环境中也表现优异。其多功能性还扩展至对光束、等离子体、X 射线和激光束的斩切。

音叉斩波器的主要特点

高性价比且结构紧凑：CH-10 性价比高、结构紧凑、重量轻，适用于广泛的应用、OEM 集成、仪器或系统内置，以及小型、便携式和手持式系统。

长寿命：音叉斩波器提供近乎无限的工作寿命，是专用应用、OEM 集成以及集成到大型仪器或小型便携式系统中的理想选择。

工作原理

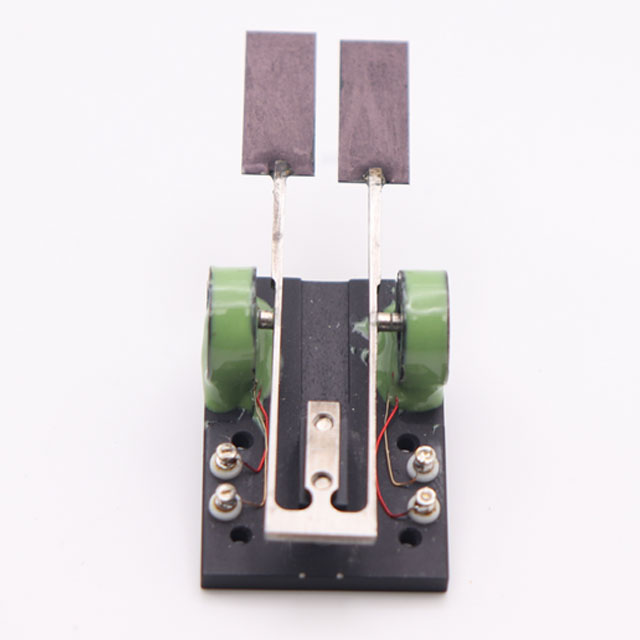

与旋转式斩波器不同，音叉斩波器在一个固定频率下工作。它以运动组件的有效质量和叉臂的弹簧常数所决定的固有谐振频率振动。安装在运动叉臂上的叶片通过打开和关闭孔径来调制光束。平衡式运行和高品质因数 (Q) 确保了出色的频率稳定性、低电驱动功率和低反作用力。高抗弯刚度赋予其良好的抗冲击和振动能力。

频率范围与孔径尺寸

斩波频率从指定范围内选择，在频率低于 100 Hz 时，实际孔径可达 15 mm。若光束尺寸成为限制因素，建议对光束进行聚焦。

以下内容仅供参考：

灵活性与选项

标准选项包括暗色或亮色叶片。暗色叶片通常吸光，亮色叶片通常反光。特殊叶片配置，如反射镜、透镜、光栅和定制形状，可经咨询后提供。此外，还提供多种驱动电子器件，具有不同的封装、调节功能和电源选项。针对 OEM 应用提供特价。标准工作温度范围为 -40°C 至 +65°C。

特点与优势

应用与优势

大气研究与其他：音叉斩波器凭借其超高真空、低温和高温工作能力，广泛应用于大气研究等领域。

检测与噪声滤除：在光信号被噪声掩盖的检测应用中，可利用锁相放大器从背景中分离出固定频率调制信号。检测到的信号与参考信号（与音叉斩波器的频率混频）使目标频率以纯直流电平的形式呈现。所有其他信号则通过低通滤波器滤除。去除噪声后，即可获得正确的信号测量结果。

驱动电子器件选项

ED 驱动器和 AGC 驱动器：二者均作为音叉振荡器运行，将斩波器作为频率源。AGC 驱动器还能确保高振幅稳定性 (0.005%)，并提供正弦波和 TTL 参考信号。

PLD-1C 驱动器和 PLD-2C 驱动器：此类驱动器能够将音叉斩波器锁相至外部时钟信号，从而支持主/从配置下的同步运行。

订购信息

型号 [CH-10]；占空比 [%]；叶片 [B=亮色 或 D=暗色]；频率 [Hz]

示例：产品编号 CH10-90D-825。该编号表示型号为 CH-10 的斩波器，占空比 90%，暗色叶片，工作频率 825 Hz。 可按特殊订单提供特殊的叶片配置、调制波形和形状。请咨询工厂。可提供具有不同封装、调节方式、参考信号和电源选项的驱动电子器件。OEM 应用可享受特价。
