SC-SYS-2S 同频谐振扫描器在初级和次级模式下相位锁定描述:

SC-SYS-2S扫描系统由两个相同的谐振光学扫描器（SC型）组成，分别称为扫描器“A”和扫描器“B”，采用主/从模式，可提供稳定的扫描光束运动。该系统可作为独立单元在实验室中使用，也可作为便携式仪器使用，或集成到更大的仪器/系统中。两个相同的扫描器均具有一个固定频率，可选范围为10 Hz至16 kHz。它们体积小、重量轻、成本低、寿命长。它们所需的驱动电子设备功率低，且不会产生任何电磁干扰（EMI）。扫描器具有高幅度稳定性和极低的幅度抖动；摆动小于1角秒。扫描器适用于红外、可见光、紫外光和高真空环境。提供参考信号和位置输出。

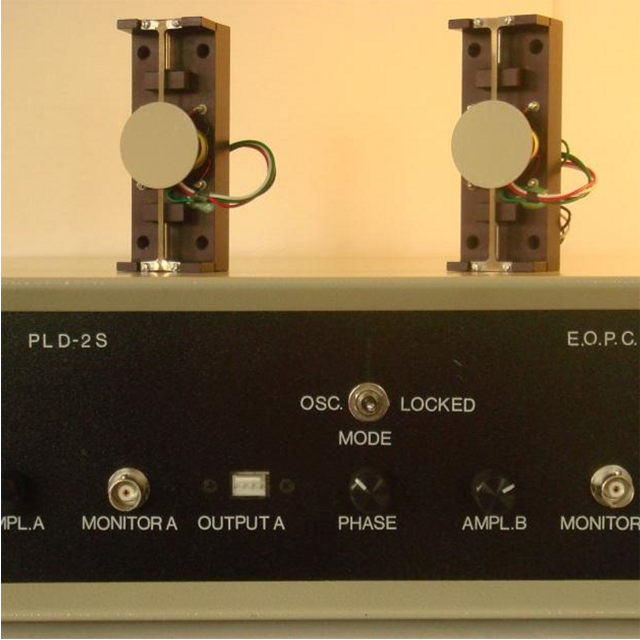

PLD-2S驱动器对两个相同的扫描器进行相位锁定。扫描器“B”与扫描器“A”相位锁定（从扫描器与主扫描器锁定）。与主控端的相位关系已根据客户要求在工厂预设（0°至360°），并可通过前面板进行调节，最小调节范围为±45°。驱动器可以是带有前面板控制和内部电源的全集成驱动器，也可以是印刷电路板级驱动器。带外壳的驱动器尺寸为：12英寸×10英寸×3.8英寸。

PLD-2S-PC驱动器是一款板级印刷电路板驱动器，包含所有元件，但不包含外壳和电源。

特点与优势：

驱动器锁定两个相同的谐振扫描器，以生成圆形或椭圆形。
频率范围：10 Hz 至 16 kHz
0.01% 相稳定性
频率稳定性±50 PPM
每个扫描仪的位置输出/监视器输出
振幅稳定性达到0.01%或更高

前面板控制:

电源开关	电源开关，用于打开驱动器
位置监视器	模拟位置输出，最大电压为±5V。每个扫描器的最大负载为1千欧姆。
相位调整范围	最小 +/-45 度
相稳定性	0.01%
相位关系	工厂按照客户规格设置

规格:

频率范围	10赫兹至16千赫兹
扫描仪振幅稳定性	0.01% 或更高
位置监视器	模拟位置输出，最大电压+/-5V，最大负载1kΩ
扫描仪振幅稳定性	0.01% 或更高
相位调节范围	+/-45°最小值
相稳定性	0.01%
频率比 Fx/Fy	工厂按照客户规格设置
相位关系	工厂按照客户规格设置
工作温度范围	仅室温
电源输入	110V 交流电或 220V 交流电，50-60 Hz，20W
