SC-SYS-1S 谐振扫描器相位锁定到外部时钟信号

SC-SYS-1S 谐振扫描器相位锁定到外部时钟信号描述:

SC-SYS-1S 数据表

SC-SYS-1S扫描系统将谐振扫描器锁定到外部时钟。

PLD-1S驱动器可将任何谐振扫描器（SC型，小型扫描器除外）相位锁定到外部时钟信号，从而提供稳定的扫描光束运动子系统。该系统可作为独立单元在实验室中使用，也可集成到更大的仪器/系统中。扫描器具有单一固定频率，可在5 Hz至20 kHz范围内选择。该扫描器体积小、重量轻、成本低、寿命长。它需要低功耗驱动电子器件，并且不会辐射电磁干扰（EMI）。该扫描器具有高幅度稳定性和极低的幅度抖动；摆动小于1角秒。该扫描器适用于红外、可见光和紫外波段以及高真空环境。提供参考信号和位置输出。

虽然该扫描器可在较大的温度范围内使用，但不建议将此驱动器用于对温度敏感的应用。要将扫描器锁定到外部时钟信号，您需要指定精确的时钟频率（精确到小数点后四位）。时钟相位关系已根据客户要求在工厂预设（0° 至 360°）。

PLD-1S-110 或 PLD-1S-220 驱动器是适用于 110V 或 220V 的盒装驱动器（请注明）。该驱动器具有用于调节幅度和相位的前面板控制以及内部电源。外壳驱动器的尺寸为：12" × 10" × 3.8"。

PLD-1S-110/220 是一款盒装驱动器，带有线路开关选择器，可选择 110Vac 或 220Vac 的线路电压。

PLD-1S-PC 驱动器是一款印刷电路板级驱动器，需要外部 ±15V 直流电源。其与时钟的相位关系已根据客户要求在工厂预设（0° 至 360°），并可通过前面板进行调节，最小调节范围为 ±45°。该驱动器可以是带有前面板控制和内部电源的全集成驱动器，也可以是印刷电路板级驱动器。外壳驱动器的尺寸为：12" × 10" × 3.8"。PLD-1S-PC 驱动器是一款印刷电路板级驱动器，需要外部 ±15V 直流电源。

特点与优势：

时钟要求:

外部时钟稳定性：+/-50 ppm

外部时钟精度：100 ppm

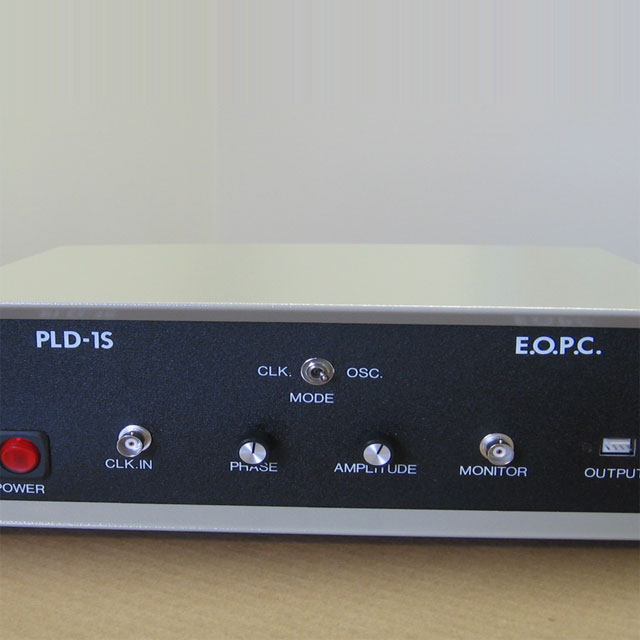

前面板控制:

规格:

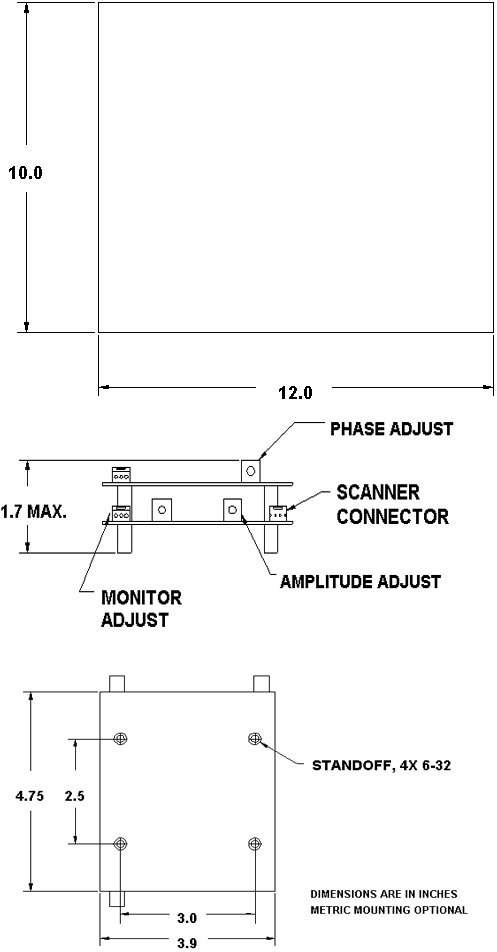

图纸：

订购信息：

A) 扫描器信息：

型号 [SC-XX]；反射镜尺寸 [mm]；角度 [峰峰值角度（光学）]；频率 [Hz]

例如：零件编号 SC-10-10×10-20-100。此零件编号指定 SC-10 型扫描器，配备 10mm 方形反射镜，峰峰值光学扫描角度为 20°，工作频率为 100 Hz。

B) 驱动器信息：根据客户规格
