SH-10 弹簧复位激光快门

SH-10 弹簧复位激光快门描述:

SH-10 数据表 SH-10 CAD图纸 SH-10 激活方式

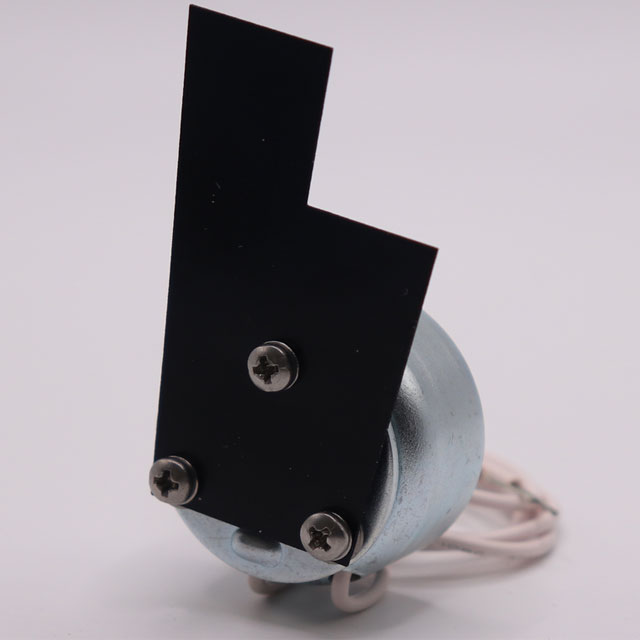

我们的低成本SH-10激光联锁快门旨在保护用户免受低至中等功率激光束的伤害。该快门采用安装在旋转电磁铁上的叶片来控制光束的通断。通电时，叶片移至打开位置，允许激光束通过。在无电流通过或断电时，复位弹簧会迅速将叶片移回关闭位置，有效阻挡激光束。

特点与优势:

产品选项:

-5：5V快门工作电压（不兼容DSH-10驱动器）

-12：12V快门工作电压（不兼容DSH-10驱动器）

-15：15V快门工作电压（不兼容DSH-10驱动器）

-24：24V快门工作电压（兼容DSH-10驱动器）

-M：（安装座）快门附带可用于水平和垂直安装的安装座。

-MP：（安装板）快门附带安装板，可直接水平或垂直安装至光学平台。

-B：（盒装）快门封装在黑色阳极氧化盒内。

-DM：（偏转镜）断电时，粘贴在快门叶片上的反射镜将高功率激光束偏转。

-BD：（光束收集器）盒装快门带有偏转镜，可吸收最高100 mW激光功率。断电时，粘贴在快门叶片上的反射镜将激光束偏转至集成光束收集器内。

-BD-5W：（5W光束收集器）盒装快门带有集成光束收集器，可承受最高5瓦激光功率。

-BD-10W：（10W光束收集器）盒装快门带有集成光束收集器，可承受最高10瓦激光功率。

-PI：（位置指示器）快门内置磁性开关（传感器），用于指示叶片位置（打开或关闭）。所有-MP和盒装型号均可选配。

-L：（长寿命）长寿命型（最低5000万次循环）。所有型号均可选配。

-BARE：快门叶片为裸铝材质。

关键规格:

叶片选项:

附加信息:

快门类型:

安装选项:

订购信息:

对于SH-10快门：

对于激光（光源）信息：

对于DSH-10驱动器：

示例 1： 部件号 SH-10-MP-L-TANT 搭配 DSH-10-110-BNC 驱动器。

该部件号表示：SH-10型快门，长寿命（最低5000万次循环），配备钽叶片，带有适配光学平台的安装孔，并配有带外壳的驱动器（5.3英寸 x 5.3英寸 x 2英寸），使用110V交流线路电压工作，带BNC接口用于TTL输入。

示例 2： 部件号 SH-10-B-12。

该部件号表示：SH-10型快门，盒装，带有通光开口，工作电压为12V。

示例 3： 部件号 SH-10-PI-B-L-24-REF。

该部件号表示：SH-10-PI型快门，带位置指示器，盒装带通光开口，24V工作电压，配备反射叶片（抛光镀镍），长寿命工作（最低5000万次循环）。

示例 4： 部件号 SH-10-BD5W-12-L-PI-mirror for 980nm 快门搭配 DSH-10-110-BNC 驱动器。 该部件号表示：SH-10-BD5W型快门，盒装带通光开口，集成光束收集器（散热体）可承受高达5瓦的功率。位置指示器可显示反射镜位置。12V工作电压，长寿命工作（最低5000万次循环）。反射镜针对980nm波长镀膜。驱动器为带外壳的驱动器（5.3英寸 x 5.3英寸 x 2英寸），使用110V交流线路电压，带BNC接口用于TTL输入。
