SH-20 大孔径弹簧复位激光安全快门

SH-20 大孔径弹簧复位激光安全快门描述:

SH-20 数据表 SH-20图纸 DSH-20 驾驶员图纸

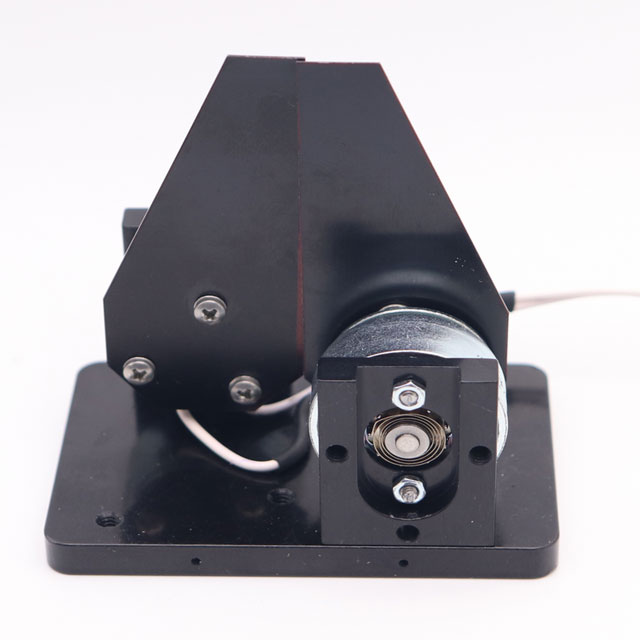

SH-20 由两个基于同一安装座、反向运动的 SH-10 激光安全快门组成，以实现大孔径。每个快门均包含一个安装在旋转电磁铁上的叶片。通电时，叶片移动至“开启”位置，为激光束让出光路。断电时，快门的复位弹簧将叶片移动至“关闭”位置，阻挡激光束。无电流时快门处于“关闭”位置。

标准叶片材料为 0.02 英寸厚的黑色阳极氧化铝。为满足激光器规格或用于 X 射线等其他用途，可采用其他材料和厚度。我们提供标准及定制快门。

特点与优势:

产品选项:

-B（盒装）：快门封装于黑色阳极氧化铝盒内。

-L（长寿命）：长寿命型（最低 5000 万次循环）。适用于所有型号。

图纸:

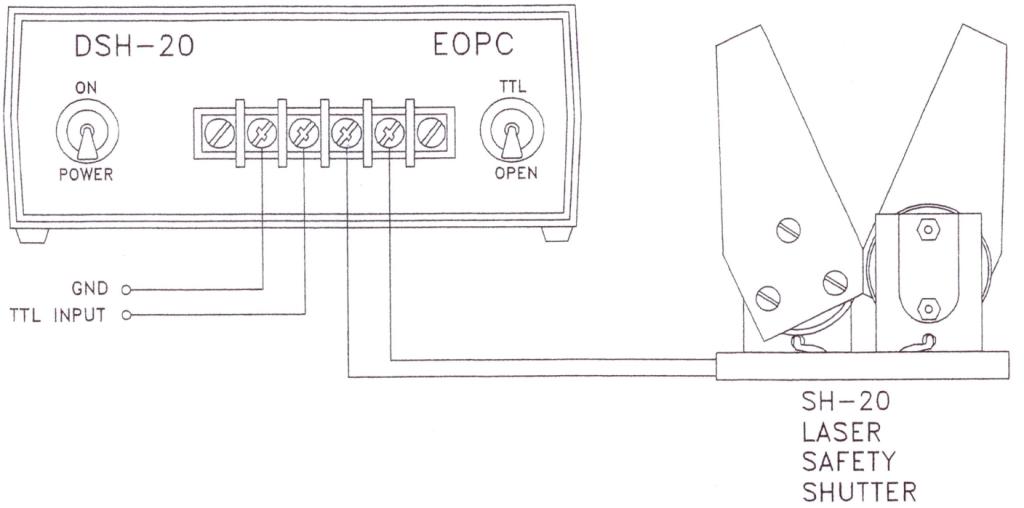

DSH-20 驱动程序

标准 SH-20 激光安全快门规格:

提供的 SH-20 激光安全快门型号（定制及标准）:

损伤阈值:

SH-20 快门标准叶片为 0.02 英寸厚的黑色阳极氧化铝，可承受 100 mW/mm² 的功率密度，总功率限值为 2 瓦。我们还可提供满足激光器规格、适应不同波长及更高功率激光束的解决方案。我们提供适用于激光、X 射线和等离子体的多种材料及厚度，覆盖从可见光到远红外的应用。

如有具体应用需求，请来电讨论。您也可指明最适合您应用的材料，或自行提供反射镜、光栅等其他附件。

SH-20 标准叶片材料为 0.02 英寸厚黑色阳极氧化铝。我们还提供以下叶片方案:

驱动及控制激光安全快门的方式:

您可通过施加相应的电压来驱动激光安全快门：对 SH-20-5 施加 5V，对 SH-20-12 施加 12V 或 15V，对 SH-20-24 施加 24V。

若不使用我们的驱动器，我们可提供原理图供您自行制作驱动器。详情请点击“CAD 图纸”。 订购不带驱动器的快门时，请指明工作电压：5V、12V 或 15V、24V。

DSH-20 驱动器用于驱动 SH-20 激光安全快门。该驱动器包含一个三位置控制开关：

提供以下驱动器型号，用户可通过 TTL 信号控制快门:

DSH-20 驱动器可同时驱动两个 SH-10 快门。

订购信息:

1) 关于 SH-20 激光安全快门：

2) 关于激光（光源）信息： 光束尺寸 [mm]；光束功率（瓦）；波长 [nm]

3) 关于 DSH-20 驱动器：

示例： 零件号 SH-20-B-L-TANT-1/4-20 配 DSH-20-110-BNC：

该零件号表示：SH-20 型激光安全快门，盒装带通光孔，长寿命（最低 5000 万次循环），钽叶片，1/4-20 安装孔以适配光学平台，配盒装驱动器（尺寸 5.3"×5.3"×2"），工作电压 110Vac，带 BNC 连接器用于 TTL 输入。

示例： 零件号 SH-20-PI-B-L-镀金叶片 配 DSH-20-110/220-BNC

该零件号表示：SH-20 型激光安全快门，带位置指示器以验证快门状态（打开或关闭），最低 5000 万次循环。快门为盒装带通光孔。叶片镀金。盒装驱动器（5.3"×5.3"×2"）工作电压 110Vac 或 220Vac，带 BNC 连接器用于 TTL 输入。

快门为常备库存产品。

快门符合 RoHS 标准。

OEM 应用享特殊定价。
