PWPR-2K皮瓦光接收器系列

更新时间:2022-12-07

浏览量:1404

  • 品牌:FEMTO
  • 型号:PWPR-2K
  • 描述:PWPR-2K 光接收器出厂时配备了光学自由空间输入。可选择 1.035″-40 螺纹法兰 (FST) 和 25 mm 无螺纹法兰 (FS)。这两种类型都提供与来自不同制造商的管、透镜、笼式系统和光学...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

PWPR-2K皮瓦光接收器系列-特征

  1. 低噪声,NEP ≤ 10 fW/√Hz

  2. Si 和 InGaAs 型号涵盖 320 至 1700 nm 的波长范围

  3. 带宽 DC 至 2 kHz

  4. 互阻增益可切换 109 V/A, 1010 V/A

  5. 自由空间输入 1.035″-40 螺纹,或者 25 mm 直径无螺纹

  6. 使用可选的旋入式适配器可轻松转换为光纤输入(FC 和 FSMA)

测量从直流到 2 KHZ 的极小光信号

除了精确和快速的 cw 测量之外,从 DC 到 2 kHz 的相对较大的带宽还允许进行时间分辨和调制测量。尤其是与锁定放大器的组合导致灵敏测量系统几乎不受外部干扰源的影响。通过这种方式,PWPR-2K 可以轻松检测大约 100 fW 到 10 nW 的光功率。

与光学平台(自由空间)和光纤的兼容性

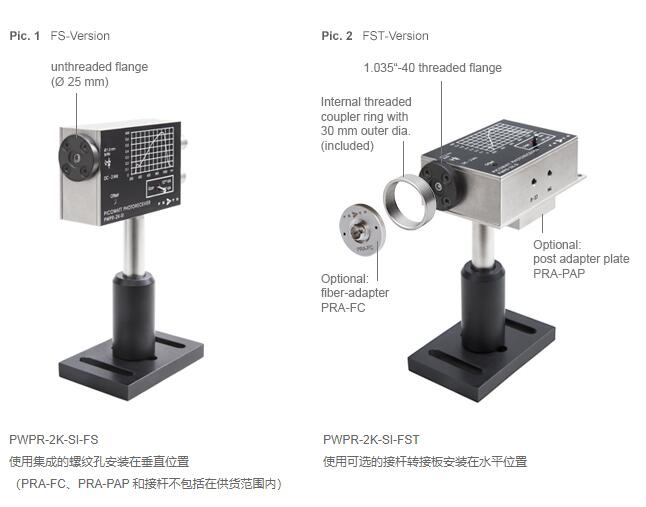

PWPR-2K 光接收器出厂时配备了光学自由空间输入。可选择 1.035″-40 螺纹法兰 (FST) 和 25 mm 无螺纹法兰 (FS)。这两种类型都提供与来自不同制造商的管、透镜、笼式系统和光学适配器等光学标准附件的广泛兼容性。例如,螺纹自由空间输入 (FST) 可以通过拧紧可选的光纤适配器(PRA-FC 和 PRA-FSMA)轻松转换为光纤输入。

相对大面积的检测器有助于自由空间应用中的光学聚焦,并在使用可选的光纤适配器时确保高度稳定的耦合。

所有 PWPR-2K 光接收器均具有 UNC 8-32 和 M4 螺纹孔,用于安装在公制和英制螺纹标准柱上。可选的转接板 PRA-PAP 开辟了更多的安装选项。

应用
  • 光谱学、反射和透射测量
  • 时间分辨光脉冲和功率测量
  • 光源表征
  • 使用斩波调制的高灵敏度应用
  • 用于示波器、A/D 转换器和锁定放大器的光学前端
型号

PWPR-2K-SI-FST

PWPR-2K-SI-FS

PWPR-2K-IN-FST

PWPR-2K-IN-FS

光电二极管
1.2 mm Ø Si-PIN 0.5 mm Ø InGaAs-PIN
光谱范围 320 - 1060 纳米 900 – 1700 纳米
带宽 (−3 dB) 直流 - 2 kHz 直流 - 2 kHz
上升/下降时间 (10 % - 90 %) 165 微秒 165 微秒
跨阻抗增益(可切换) 1 x 109 V/A
1 × 1010 V/A
1 x 109 V/A
1 × 1010 V/A
最大转换增益 0.64 x 109 V/W
(@ 900 nm, 增益 109 V/A)
0.64 x 1010 V/W
(@ 900 nm, 增益 1010V/A)
1.1 x 109 V/W
(@ 1580 nm, 增益 109 V/A)
1.1 x 1010 V/W
(@ 1580 nm, 增益 1010 V/A
NEP (@ 100 Hz) 9 fW/√Hz(@ 900 nm)
10 fW/√Hz(@ 1580 nm)
数据表 628KB 649KB

输出电压范围高达+10 V。电位计可调节偏置。输出短路保护。通过3针Lemo®插座提供±15 V的电源。该装置配备有配合连接器。可选电源PS-15可用。有关更多信息,请查看数据表或联系FEMTO。
