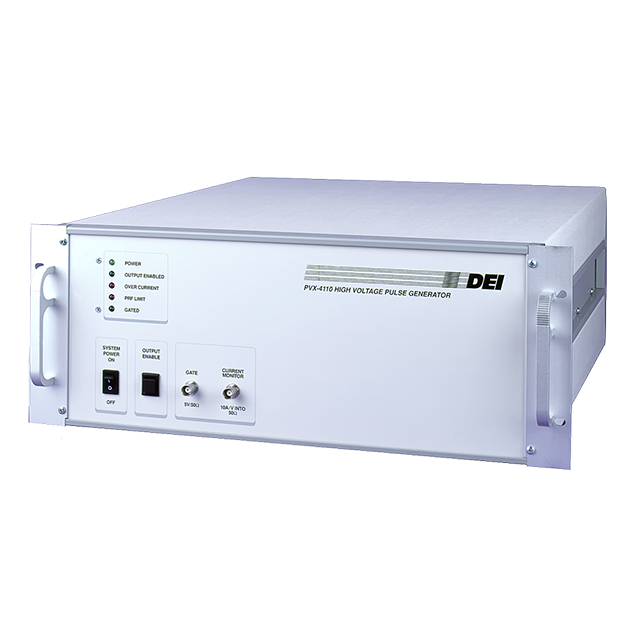

PVX-4110 10KV 双极脉冲发生器

更新时间:2023-03-18

浏览量:1163

  • 品牌:BNC
  • 型号:PVX-4110
  • 描述:PVX-4110 脉冲发生器采用直接耦合、风冷、固态半桥(图腾柱)设计,提供同样快的脉冲上升和下降时间、低功耗,并且几乎没有过冲、下冲或振铃。它具有过流检测和关断电路,可保护脉冲发生器免受负载或互连电...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

PVX-4110 10KV 双极脉冲发生器描述:

用户手册 应用笔记

PVX-4110 脉冲发生器采用直接耦合、风冷、固态半桥(图腾柱)设计,提供同样快的脉冲上升和下降时间、低功耗,并且几乎没有过冲、下冲或振铃。它具有过流检测和关断电路,可保护脉冲发生器免受负载或互连电缆中的电弧和短路造成的潜在损坏。

所有控制和保护逻辑电路、支持电源、储能和输出网络都集成到 PVX-4110 中。它可以直接连接到负载,并且不需要串联或分流电阻器、脉冲发生器和负载之间的阻抗匹配网络或额外的能量存储(电容器组)。所有这些都在 PVX-4110 中得到处理。

特征

0 至 ±10,000 V 脉冲输出

< 60 ns 上升和下降时间,10 kHz 脉冲重复频率

防止电弧、短路和负载瞬变

电压和电流监视器输出

应用

PVX-4110 非常适合驱动提取栅格和偏转板,用于飞行时间质谱仪和加速器中粒子束的静电调制。其坚固耐用的多功能设计还使其非常适合脉冲或门控功率管栅、普克尔斯盒和 Q 开关、声学换能器、微通道板、光电倍增管和图像增强器。

PVX-4110 10KV 双极脉冲发生器规格:

最大电压幅度 10,000V
脉冲极性 双极 (+/-)
最大频率 10khz
上升/下降时间 60ns
脉冲引擎(触发器) 外部
遥控 N/A
构成因素 台式,机架式
尺寸(英寸) 22x22x12
重量(磅) 35
