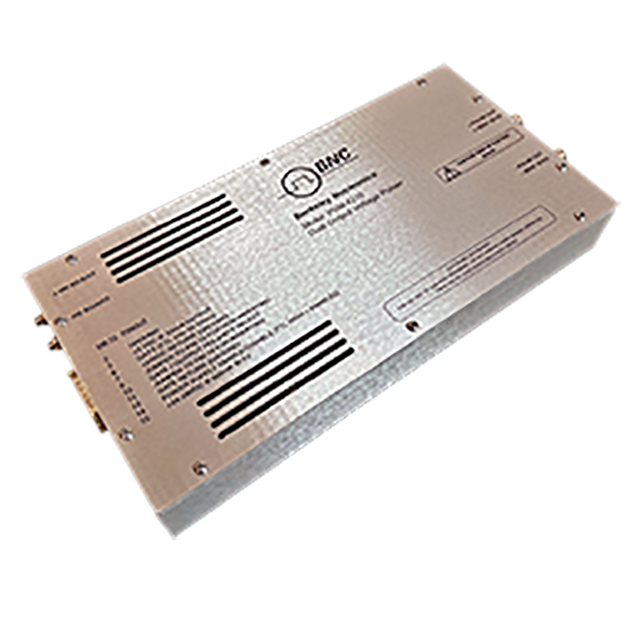

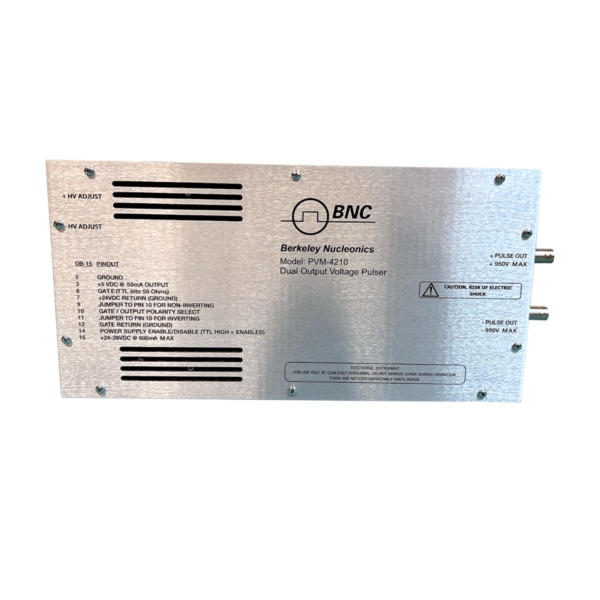

PVM-4210 +/- 950V 脉冲发生器模块

更新时间:2023-03-17

浏览量:1271

  • 名称:BNC
  • 型号:PVM-4210
  • 描述:PVM-4210 脉冲发生器模块提供两个脉冲输出通道,由通用控制逻辑控制。当控制逻辑接收到门信号时,两个通道同时发出脉冲。一个通道从地脉冲到正高压,另一个通道从地脉冲到负高压。因此,每个输出都可以连接...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

PVM-4210 +/- 950V 脉冲发生器模块描述:

用户手册 应用笔记

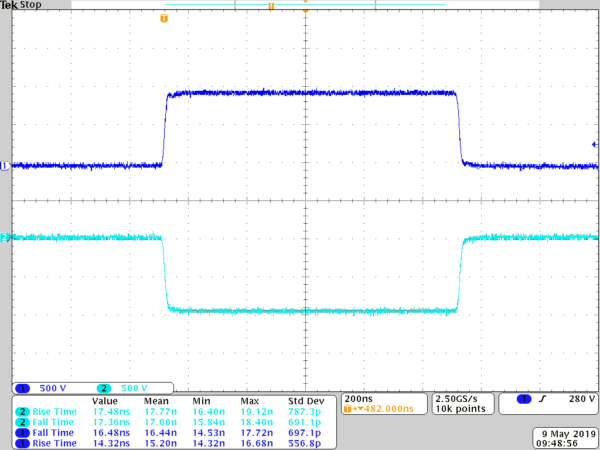

PVM-4210 脉冲发生器模块提供两个脉冲输出通道,由通用控制逻辑控制。当控制逻辑接收到门信号时,两个通道同时发出脉冲。一个通道从地脉冲到正高压,另一个通道从地脉冲到负高压。因此,每个输出都可以连接到普克尔斯盒或 Q 开关的电极,或连接到一对偏转板,从而在电池或板上提供 1,900 V 差分脉冲。

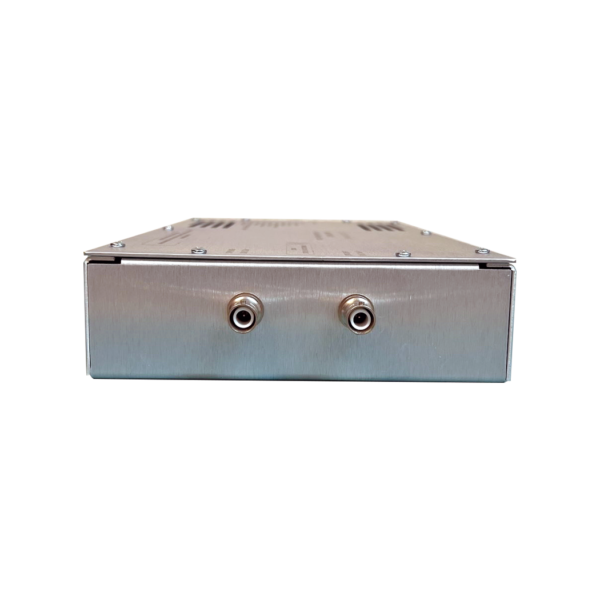

这些输出也可以反转,以从高压电势脉冲到地。输出脉冲的宽度和频率遵循 TTL 输入门的宽度和频率。每个通道的输出脉冲电压幅度可使用脉冲发生器模块末端面板上的螺丝刀可调电位器在 0 至 950V 范围内独立调节。



特征

同时正负 0 至 +950 V 和 0 至 –950 V

>20 kHz 脉冲重复频率

内部高压电源

应用

PVM-4210 针对飞行时间质谱仪和加速器中粒子束静电调制的偏转板差分驱动进行了优化。它还可以驱动任何高阻抗、电容性负载,例如普克尔盒和 Q 开关、电极、微通道板、声学换能器、图像增强器和光电倍增管。PVM-4210 脉冲保真度将优化使用它的任何系统的性能。




PVM-4210 +/- 950V 脉冲发生器模块规格:

最大电压幅度 950V
最小/最大脉冲宽度 < 50ns 到 DC 测量 FWHM
最大频率 20 赫兹

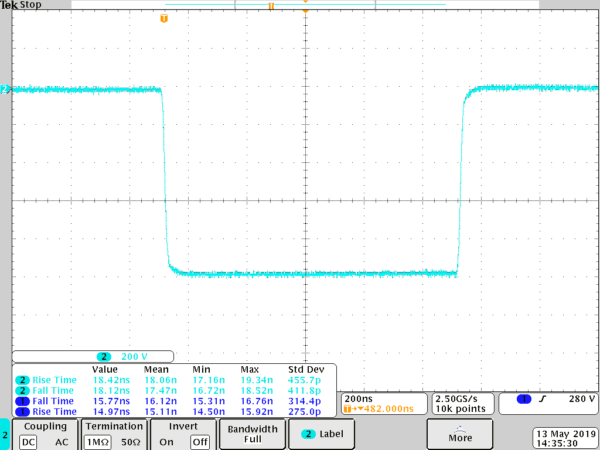

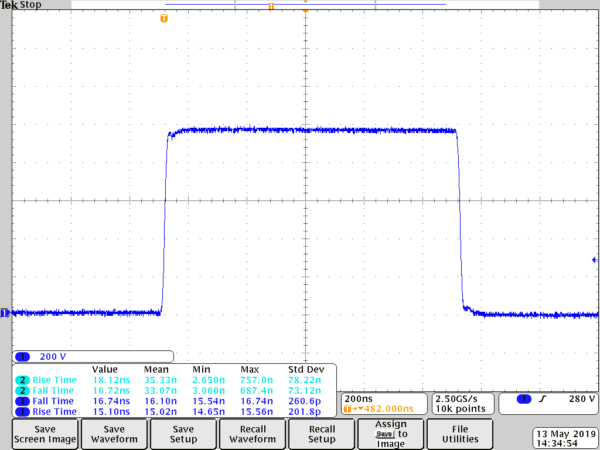

上升/下降时间 25ns
脉冲引擎(触发器) 外部的
脉冲极性 双极 (+/-)
遥控 不适用
构成因素 模块
尺寸(英寸) 18x10x6
重量(磅) 4.5
