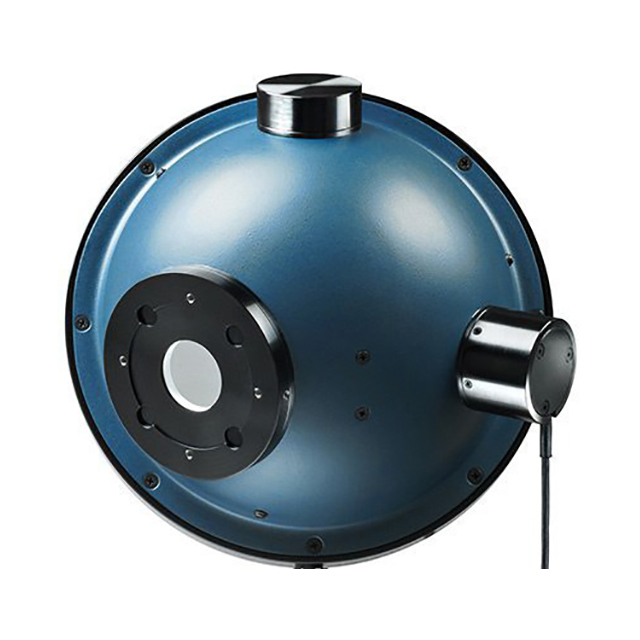

IS6-D-IR 7Z02490 积分球

更新时间:2022-12-16

浏览量:1288

  • 品牌:OPHIR
  • 型号:IS6-D-IR
  • 描述:IS6-D-IR 是一个 6 英寸积分球(内部 5.3 英寸),带有用于发散 (D) 光束的锗检测器。IS6-D-IR 配备红外探测器,校准范围为 700 至 1800nm,可测量高达 30W 的功率...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

IS6-D-IR 积分球概述:

用户手册

IS6-D-IR 是一个 6 英寸积分球(内部 5.3 英寸),带有用于发散 (D) 光束的锗检测器。IS6-D-IR 配备红外探测器,校准范围为 700 至 1800nm,可测量高达 30W 的功率。

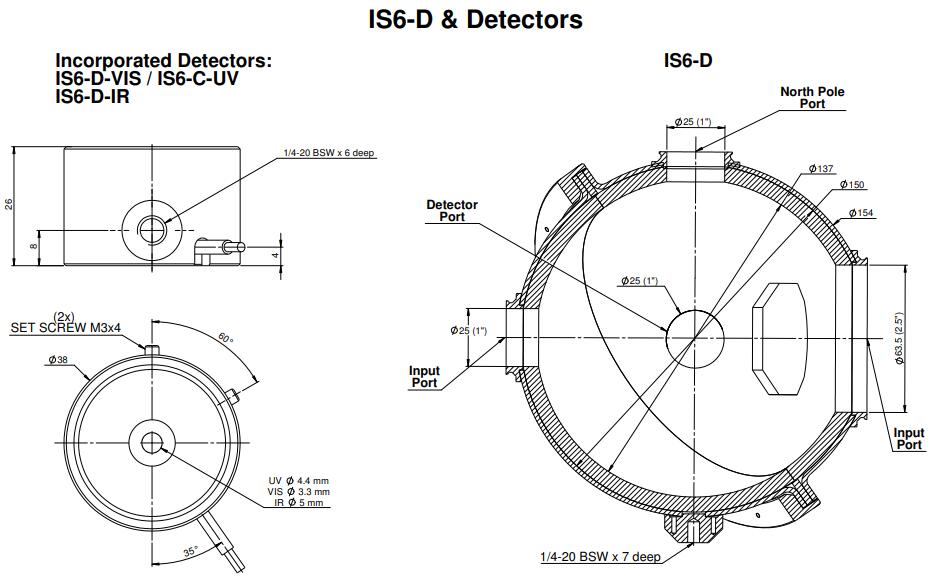

IS6-D-IR 积分球图纸:

主要参数:

光圈 Ø26mm
光谱范围 700-1800nm
功率范围 20μW-30W
尺寸 Ø154(毫米)
最大脉冲能量 0.3毫焦
最大平均功率密度 1 kw/cm²
最大平均功率 30W
最大光束发散 ±60度
对光束发散的敏感性 ±3%

问题归纳:

误差和总误差的组合

Ophir 公布的精度和校准误差通常为 2 Sigma 或 K=2 误差,或者使用基于保护带的公认统计分析。这意味着统计上在95% 的情况下,测量的系统误差不会超过规定的误差。如果规定误差为 ±3%,则在 95% 的情况下,误差不会高于 3%,而在 99% 的情况下,误差不会高于 4%。在很坏的情况下,总的预期误差是各种贡献误差的总和。

如果传感器被送去重新校准,那么大量传感器可能会显示第一次和第二次校准之间的差异大于规定的误差。这是因为第一次校准传感器时,误差可能是-2%,第二次是+2%。两次,传感器都在规定的 ±3% 误差范围内,但会显示 4% 的前后变化。

如果在小于70% 的最大功率或脉冲率下工作,则可以假设线性误差是随机的,如果光束不大于孔径的 1/4 并且居中,则可以忽略均匀性误差。在这种情况下,可以使用误差的统计组合来计算预期的总误差。
