IS6-D-IR-170 7Z02486 积分球

更新时间:2022-12-16

浏览量:1108

品牌：OPHIR
型号：IS6-D-IR-170
描述：IS6-D-IR-170 是一个 6 英寸积分球（内部 5.3 英寸），带有锗检测器，可用于高达 170° 的高发散 (D) 光束。IS6-D-IR-170 配备红外探测器，校准范围为 700 至 1...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

IS6-D-IR-170 积分球概述：

用户手册

IS6-D-IR-170 是一个 6 英寸积分球（内部 5.3 英寸），带有锗检测器，可用于高达 170° 的高发散 (D) 光束。IS6-D-IR-170 配备红外探测器，校准范围为 700 至 1800nm，可测量高达 30W 的功率。

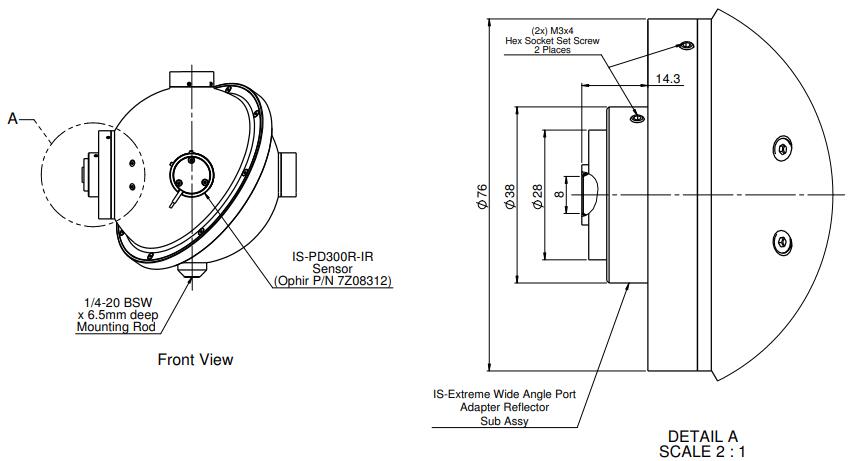

IS6-D-IR-170 积分球图纸：

主要参数：

光圈	Ø8mm
光谱范围	700-1800nm
功率范围	20μW-30W
尺寸	Ø154（毫米）
最大脉冲能量	0.7毫焦
最大平均功率密度	1 kw/cm²
最大平均功率	30W
最大光束发散	>±85度
对光束发散的敏感性	±1.5%

问题归纳：

积分球用于光测量的优点

可以测量高于 45º 的发散光束

可以测量相对较高的功率（IS6-VIS 高达 30W）

可以测量大尺寸低功率光束

对光束对准或相干性不敏感

由于反射表面，它们具有很高的损坏阈值，尤其是对于短脉冲

可用于同时测量功率、频谱和时间脉冲形状

具有光电二极管的快速响应时间，可以像热传感器一样测量高功率
