美国R.M.Young 05103 风速监测仪

更新时间:2023-02-07

浏览量:1232

产品介绍

风速监测仪描述:

用户手册 替换零件

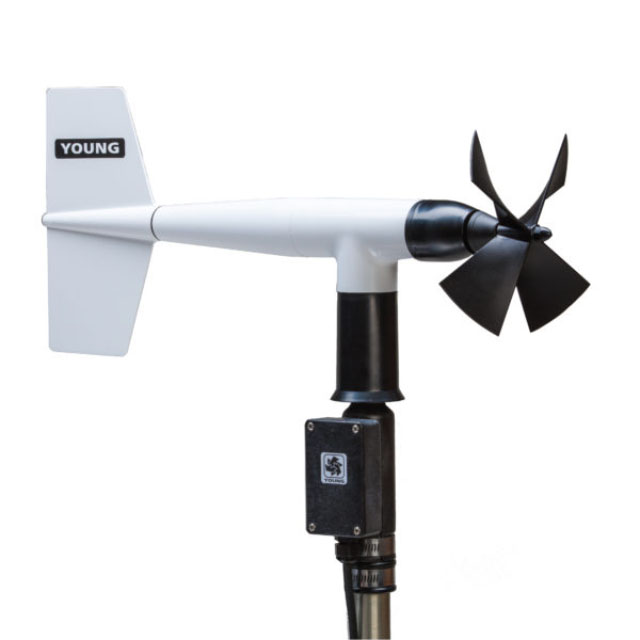

YOUNG型号05103风监测器测量水平风速和风向。它起初是为海洋数据浮标使用而开发的,坚固耐用,耐腐蚀,但精确和重量轻。用于测量风速的四叶螺旋螺旋桨在旋转时产生交流正弦波信号。风向由连接在内部外壳内的精密电位器上的风向标确定。UV稳定塑料与不锈钢和阳极氧化铝部件用于传感器的结构。精密级不锈钢球轴承,轻接触聚四氟乙烯密封和宽温度润滑脂,以帮助排除污染。传感器安装在标准的1英寸IPS管上。所述安装定位环包括与传感器的底座接合以在传感器拆卸以进行维护时保持定位。终端在传感器底部的接线盒中通过小钳式连接器(不需要特殊连接器)制成。

该风力监视器还提供0-5 VDC 输出,型号05103V,或4-20毫安输出,型号05103L (两种型号的规模为0-100米/秒和0-360 °)。05103L 被推荐用于高噪音地区或长电缆的安装,通常是300米(1000英尺)或更长,高达几公里。

风速监测仪规格:

范围: 风速:0-100 m/s (224 mph)
方位角:360° 机械,355° 电气(5° 打开)
准确性: 风速:± 0.3 m/s (0.6 mph) 或读数的 1%
风向:± 3°
临界点: 螺旋桨:1.0 m/s (2.2 mph)
叶片:1.1 m/s (2.4 mph)
动态响应: 螺旋桨距离常数(63% 恢复):2.7 m(8.9 英尺)
叶片延迟距离(50% 恢复):1.3 m(4.3 英尺)
阻尼比:0.3
阻尼自然波长:7.4 m(24.3 英尺)
无阻尼自然波长:7.2 m (23.6 英尺)
信号输出: 风速:磁感应交流电压,每转3个脉冲。1800 rpm (90 Hz) = 8.8 m/s (19.7 mph)
风向:来自导电塑料电位器的直流电压 - 电阻 10K Ω,线性度 0.25%,预期寿命 - 5000 万转
电力需求: 电位器激励:最大 15 VDC
工作温度: -50 至 50°C
尺寸: 总高度:37 厘米(14.6 英寸)
总长度:55 厘米(21.7 英寸)
螺旋桨:直径 18 厘米(7 英寸)
安装:直径 34 毫米(1.34 英寸)(标准 1 英寸管道)
质量: 1.0 千克(2.2 磅)
装运重量: 2.3 千克(5 磅)
型号 05103V: 信号输出:0-5.00 VDC 全量程
电源要求:8-24 VDC(5 mA @ 12 VDC)
型号 05103L: 信号输出:4-20 mA 全量程
电源要求:8-30 VDC(最大 40 mA)
标称值,根据 ASTM 标准程序确定。
