DCS露点检验系统

英国DCS 露点校验系统产品描述：

DCS数据表

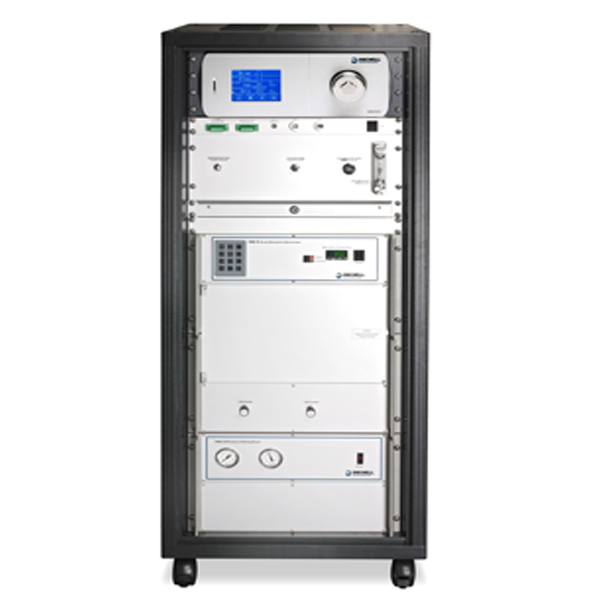

DCS 是一套安装在 19 英寸标准机架上的完整露点校验系统。该系统专为实验室及工业校准应用设计，能够在预先设定的露点温度范围内产生稳定、可控的校验气流（空气或氮气）。系统的标准工作覆盖范围从最低−100 ℃（−148℉） 露点到最高 20℃（+68 ℉）露点。用户订购时仅需指定所需的操作范围，即可获得一套集成化的校验解决方案。

系统构成与工作原理

DCS 系统集成了产生校验气体所需的全套核心部件，具体包含以下四个主要部分：

1. 空气压缩机

配置说明：系统配备无油实验室微型压缩机，用于产生初始的压缩空气并输送至干燥系统。

操作环境：压缩机噪音等级低于或等于 72 dba，可灵活选择与校验系统主机同室放置，或安装在独立隔间内作为远端气源使用。

2. 变压吸附干燥机

功能描述：干燥机负责为露点发生器提供符合特定要求的干燥或超干燥空气源。

型号对应：

PSD2 干燥机：配合 DCS80 校验系统使用，在连续运行状态下可提供露点低至 -80 ℃（−112℉）或更低的干燥空气。

PSD4 干燥机：配合 DCS100 系统使用，可提供露点低至-100 ℃（−148℉）或更低的干燥空气。

选型依据：具体干燥机的配置取决于用户指定的校验系统露点范围。

3. 发生器

发生器用于产生湿度可控且可调节的校验气流，不同型号的 DCS 系统配置相应级别的发生器：

DG2 露点发生器（适用于 DCS60/80）：支持全手动操作模式，操作人员通过控制面板上的计量阀手动调节并控制产生的露点值。

DG4 露点发生器（适用于 DCS60/80）：具备自动控制功能。可通过设备面板上的按钮直接选择露点设定值，或通过 RS232 通讯接口进行远程控制操作。

VDS 水气输送系统（适用于 DCS100）：专用于 DCS100 系统，可通过专用控制软件以直接控制或程序循环控制的方式调节输出范围。

4. 标准湿度仪

核心作用：作为参考标准仪器，对露点发生器输出的校验气体进行实时测量，供用户将被测仪器读数与该标准值进行比对。作。

技术原理：采用冷镜式湿度计技术。该技术通过直接测量镜面冷凝物的生成温度来确定露点值，具有高重复性和可靠性，适合作为校准实验室的标准传递仪器。

溯源性说明：为确保测量结果的一致性，系统支持提供可溯源至国家标准或 UKAS（英国皇家认可委员会）认可的校准标准。

技术参数与型号规格

根据不同的量程需求与硬件配置，DCS 系列主要包含 DCS60、DCS80 及 DCS100 三个型号，具体技术指标如下表所示：

功能特征与扩展能力

快速响应：系统对露点设定点的变化具备快速的输出响应时间。

操作方式：根据不同发生器配置，提供手动混合流量调节、面板按钮设定或 RS232 通讯远程操控等多种交互方式。

定制化检验管路：可根据用户需求，设计并集成适用于不同厂家、不同类型露点传感器或传感器组合的专用校验管路。

气源适应性：除集成式压缩机/干燥系统外，若现场具备高纯度气体或氮气工业管网，系统支持直接接入外部气源使用以替代内部供气模块。

外观与安装：整机集成于带滚轮的 19 英寸标准机架内，便于在实验室环境中移动与部署。
