SH-66 低频脉冲选择器

SH-66 低频脉冲选择器描述:

SH-66 CAD图纸

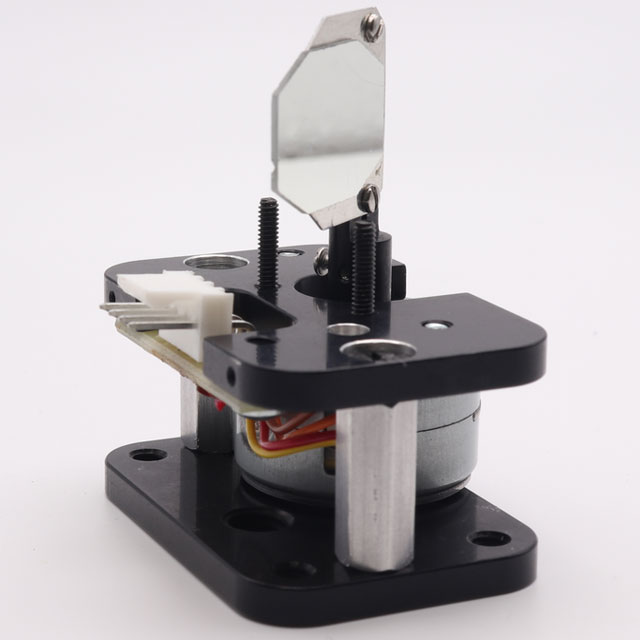

低成本、小尺寸激光快门/低频脉冲选择器SH-66是一种极低振动的机电装置。它由一个步进电机和一面反射镜组成，反射镜从0度旋转至45度以偏转激光束，无硬停止。没有咔嗒声或撞击噪声。改变反射镜位置不会产生冲击或振动。在光学平台上工作以及需要无振动环境时，这一特性非常有用。

该长寿命器件（至少1亿次循环）操作简单。适合作为仪器或系统的组成部分，集成到OEM产品中具有很高的价值。大批量使用时经济高效。

标准配置为增强铝反射镜。可选用镀金、镀银和介质膜反射镜。您可指明最适合自身应用的镀膜，也可自行提供反射镜。

该快门还可用作脉冲选择器，最高频率20Hz，响应时间15ms。

我们提供以下SH-66快门型号（定制和标准）：

SH-66-NC：反射镜无盖（NC）。需将光束能量导入能量吸收器。快门可水平或垂直安装。

SH-66-B：快门封装在铝制盒体内，带有一个直径0.5英寸（12.6mm）的通孔。适用于最大3W的激光束。可水平及垂直安装。

SH-66-BH：快门封装在铝制盒体内，带有一个直径0.5英寸（12.6mm）的通孔，配有一个散热器。适用于最大6W的激光束。可水平及垂直安装。

SH-66-BDH：快门封装在铝制盒体内，带有一个直径0.5英寸（12.6mm）的通孔，配有两个散热器。适用于最大10W的激光束。可水平及垂直安装。

特点与优势:

产品选项

SH-66-NC反射镜无盖（NC）。需将光束能量导入能量吸收器。快门可水平或垂直安装。

SH-66-B快门封装在铝制盒体内，带有一个直径0.5英寸（12.6mm）的通孔。适用于最大3W的激光束。可水平及垂直安装。

SH-66-BDH快门封装在铝制盒体内，带有一个直径0.5英寸（12.6mm）的通孔，配有两个散热器。适用于最大10W的激光束。可水平及垂直安装。

规格（配合DSH-66驱动器使用时）

DSH-66驱动器专为控制SH-66快门而设计。

TTL输入信号控制快门的开或关位置（参见SH-66快门规格）。驱动器包含一个BNC TTL输入连接器。快门对TTL输入的响应时间为15ms。最大TTL输入频率为25Hz。

提供以下DSH-66驱动器：

DSH-66-PC：印刷电路板级驱动器，含元件，需外部15Vdc 150mA电源（未随附）。

DSH-66-110：盒装驱动器（5.3英寸 x 5.3英寸 x 2英寸），内置电源，工作线路电压110VAC。

DSH-66-220：盒装驱动器（5.3英寸 x 5.3英寸 x 2英寸），内置电源，工作线路电压220VAC。驱动器包含BNC TTL输入连接器。

DSH-66驱动器配置

EOPC提供包含BNC选项的驱动器，使用户能通过TTL信号控制快门。

可提供以下驱动器型号：

DSH-66-PC：板级驱动器，含元件，需外部稳压12Vdc 200mA电源

DSH-66-110：带外壳驱动器，尺寸5.3英寸 x 5.3英寸 x 2英寸，工作电压110Vac至120Vac>

DSH-66-220：带外壳驱动器，尺寸5.3英寸 x 5.3英寸 x 2英寸，工作电压220Vac至240Vac

订购信息:

示例1：部件号 SH-66-NC，搭配 DSH-66-220，TTL输入选项1。

该部件号指定无盖SH-66快门。增强铝反射镜（或客户指定的任何反射镜）外露。客户需将光束能量导入能量吸收器（EOPC不提供）。可水平及垂直安装。由220Vac线路电压工作。

TTL输入选项1：

TTL“低”或无TTL输入信号 → 快门打开

TTL“高” → 快门关闭

示例2：部件号 SH-66-B，搭配 DSH-66-220，TTL输入选项2。

该部件号指定SH-66快门，配有增强铝反射镜，封装在铝盒内，带一直径0.5英寸（12.6mm）通孔。适用于最大3W激光束。可水平及垂直安装。由220Vac线路电压工作。

TTL输入选项2：

TTL“低”或无TTL输入信号 → 快门关闭

TTL“高” → 快门打开

示例3：部件号 SH-66-BH-银，搭配 DSH-66-110，TTL输入选项1。

该部件号指定SH-66快门，配有镀银反射镜，封装在铝盒内，带一直径0.5英寸（12.6mm）通孔，配有一个散热器。适用于最大6W激光束。可水平及垂直安装。驱动器为盒装，尺寸5.3英寸 x 5.3英寸 x 2英寸，由110Vac线路电压工作。

TTL输入选项1：

TTL“低”或无TTL输入信号 → 快门打开

TTL“高” → 快门关闭

示例4：部件号 SH-66-BDH-介质膜，搭配 DSH-66-PC，TTL输入选项2。

该部件号指定SH-66快门，配有介质膜反射镜（波长已指定），封装在铝盒内，带一直径0.5英寸（12.6mm）通孔，配有两个散热器。适用于最大10W激光束。可水平及垂直安装。驱动器为印刷电路板级驱动器，含元件，需外部稳压12Vdc 200mA电源输入（未随附）。

TTL输入选项2：

TTL“低”或无TTL输入信号 → 快门关闭

TTL“高” → 快门打开
