CH-SYS-2C 在初级和次级模式下锁相的谐振斩波器

更新时间:2026-07-27

浏览量:46

品牌：美国EOPC
型号：CH-SYS-2C
描述：PLD-2C 驱动器锁相两个斩波器。该[子]系统由两个谐振光学斩波器（CH 型）、斩波器“A”和斩波器“B”组成，处于主/辅模式，以提供稳定的调制光束运动。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

CH-SYS-2C 在初级和次级模式下锁相的谐振斩波器描述:

CH-SYS-2C 数据表

PLD-2C 驱动器锁相两个斩波器。该[子]系统由两个谐振光学斩波器（CH 型）、斩波器“A”和斩波器“B”组成，处于主/辅模式，以提供稳定的调制光束运动。该系统可以在实验室中用作“独立”单元，或用作便携式仪器，或合并到更大的仪器或系统中。

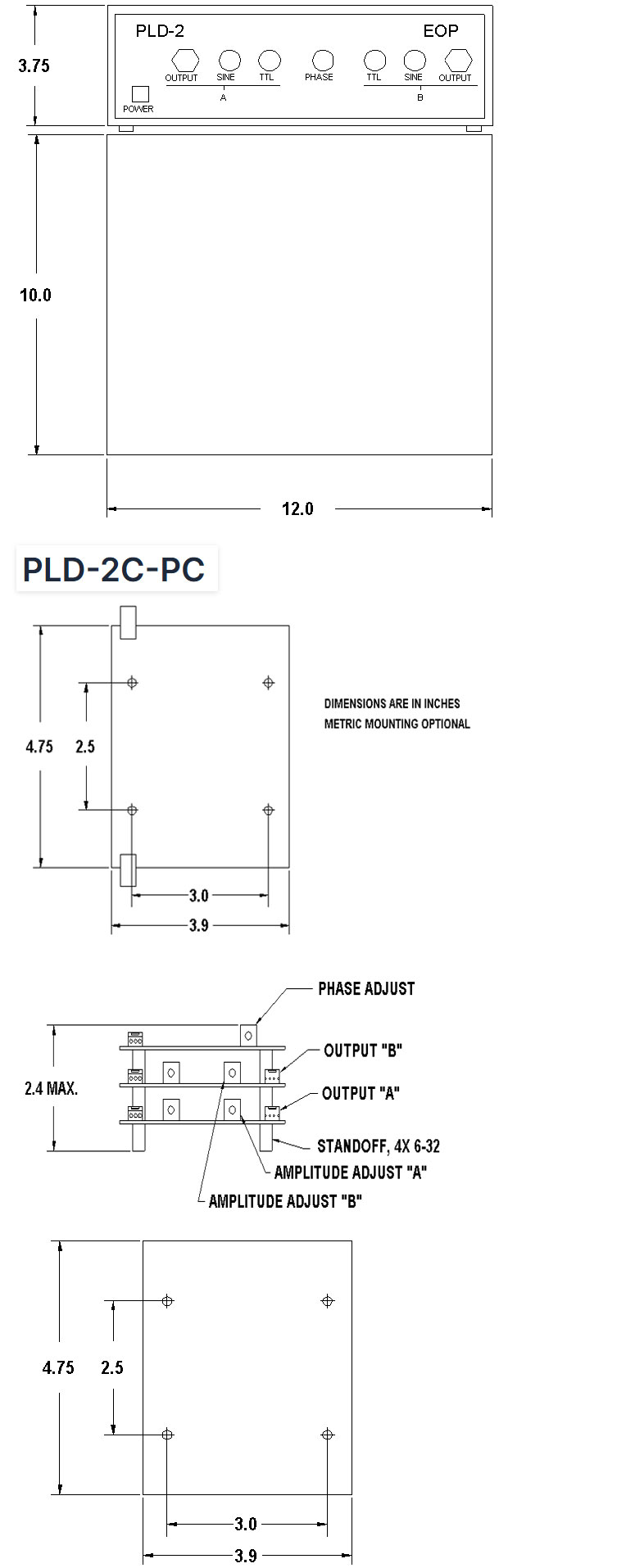

斩波器“B”与斩波器“A”锁相（次级锁定至初级）。与主设备的相位关系在工厂根据客户要求进行设置（0° 至 360°），并且可通过前面板在 +/-45°（最小值）范围内进行调节。该驱动器可以是带有前面板控制和内部电源的完全集成驱动器，也可以是印刷电路板级驱动器。外壳驱动器的尺寸为：12" × 10" × 3.8"。PLD-2C-PC 驱动器是印刷电路板级驱动器，需要外部+/-15V DC 电源。

特点与优势：

将两个音叉斩波器锁定在主/辅模式
10 Hz 至 16 kHz 频率范围
正弦波和方波参考信号
时钟稳定性 +/-50 PPM
0.01% 相位稳定性
位置输出
0.01% 或更好的幅度稳定性

产品选项:

PLD-2C-PC	需要外部 +/-12V 至 +/-15V 直流电源的板级驱动器。
PLD-2C-110	带壳驱动器 (12" × 10" × 3.8")，工作电压为 110V AC。
PLD-2C-220	带壳驱动器 (12" × 10" × 3.8")，工作电压为 220V AC。
PLD-2C-110/220	带线路开关选择器的外壳驱动器 (12" × 10" × 3.8")，可在 110V 或 220V AC 线路电压下运行。

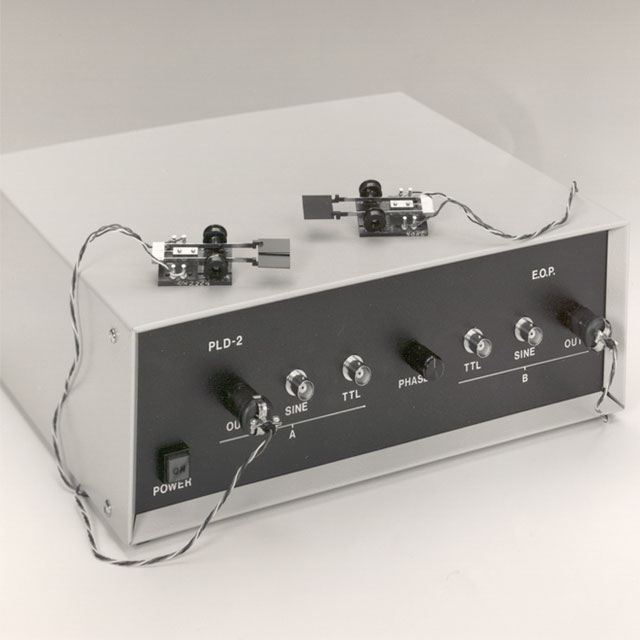

前面板控制:

电源	电源开关，用于将驱动器“开启”
锁定模式	斩波器在主/从模式下相位锁定
振荡器模式	斩波器在谐振频率下自激振荡（未锁定）
相位控制电位器	斩波器之间的相位调整，+/- 45度
监视器 A & B	每个斩波器的位置输出，BNC连接器
幅度 A & B	每个斩波器的振幅调节电位器
输出 A 和 B	输出连接器，用于互连每个斩波器

规格:

频率范围	10 Hz 至 16 kHz
监视器	模拟位置输出，最大+/-5V，每个斩波器最大1K欧姆负载。
相位调节范围	+/-45° 最小
相位稳定性	0.01%
相位关系	出厂设定符合客户规格
工作温度范围	仅限室温
电源输入	110V交流电或220V交流电，50-60 Hz，20W
