CH-25 型音叉式斩光器（集成驱动电子器件）

CH-25 型音叉式斩光器（集成驱动电子器件）概括

CH-25 数据表

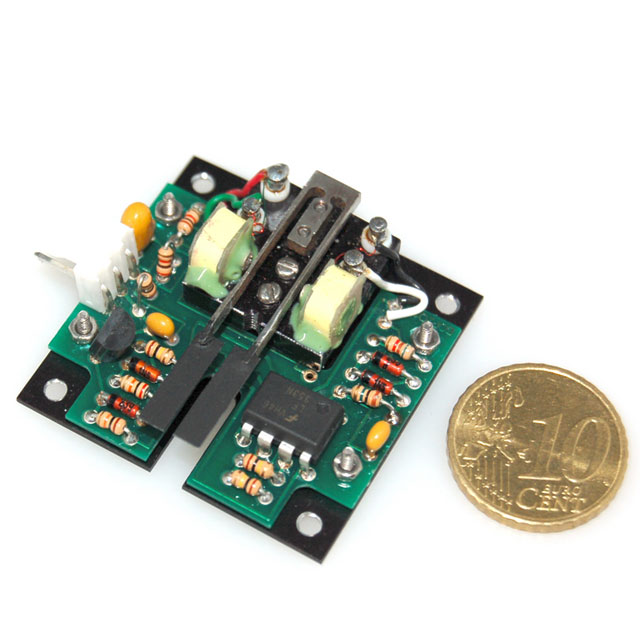

CH-25 型音叉式斩光器（集成驱动电子器件）具有低成本、结构紧凑、重量轻、寿命几乎无限的特点；这使其最适合用于小型仪器及手持或便携系统。它是在狭小空间内工作的理想解决方案，特别适用于从原型到大批量应用的长寿命专用场合。

这种单一固定频率的谐振式光学斩光器（调制器）是一种电磁驱动的音叉装置，利用安装于运动音叉齿上的不同形状和表面特性的叶片，以正弦运动对光束进行斩光。可提供一系列工厂设定的固定频率调制波形（正弦、半正弦和脉冲）。CH-25 斩光器的调制频率范围为 200 Hz 至 3 kHz，可固定为该范围内的任一频率值。孔径与频率成反比，并取决于叶片的尺寸和类型（占空比）。器件在其固有谐振频率下的工作由反馈放大器维持。驱动电路控制孔径，并提供 TTL 输出作为参考信号。

孔径与占空比

常见的孔径类型是静止位置半开、占空比 90% 的形式，用于较大光束直径。当调制器以此配置工作时，可获得最大孔径。叶片在工厂调整，使得在全光照条件下，最大行程状态（由驱动电子器件控制）产生接近完整的正弦波，如下表所示。通常，在每个周期内光被透过的时间占 90%。占空比 50% 的调制用于小光束直径。在静止位置，叶片被调整为刚好闭合的状态。50% 占空比下的全孔径是 90% 占空比下全孔径的一半。平衡工作和高品质因数（Q 值）确保了频率稳定性、低驱动电功率和低反作用力。高抗弯刚度提供了良好的抗冲击和抗振性能。标准工作温度为 0°C 至 +65°C。

特点和优势:

应用场合

音叉式斩光器特别适用于长寿命专用应用、OEM、集成于仪器或系统内部，以及便携式系统。在空间受限的环境中工作时，音叉式斩光器是优秀的解决方案。

应用包括：测试设备、噪声检测（配合锁相放大器）、污染与气体检测、辐射测量、辐射高温计、科学与医学研究、小型及手持仪器。斩光器的一个重要用途是在通信和数据采集环境中，当光信号被噪声淹没时使用。相对于未调制的信号，固定频率的调制信号更容易从背景噪声中滤波出来。这最好通过使用锁相放大器来实现。在这种配置下，检测信号与参考信号（混入音叉斩光器的频率）混合后，使目标频率表现为纯直流输出电平。所有其他信号均被低通滤波器滤除。一旦噪声被去除，即可获得正确的信号测量值。

音叉式斩光器是最可靠的斩光器。它们具有无限寿命，用于对可见光至深紫外波段的光、等离子体、X 射线以及激光进行斩光。这些斩光器广泛应用于工业、科学、医学等领域的系统和便携仪器中。

OEM 应用可享受特殊定价。

频率与孔径对应关系

注释：

50%占空比时：静止状态下开口为零。

标准底座容纳一个线圈。建议使用双线圈底座以获得低频和高振幅稳定性（配合AGC驱动器）。建议使用三线圈底座以获得高频和高振幅稳定性（配合AGC驱动器），并适用于较宽的温度范围。

叶片运动为正弦运动。

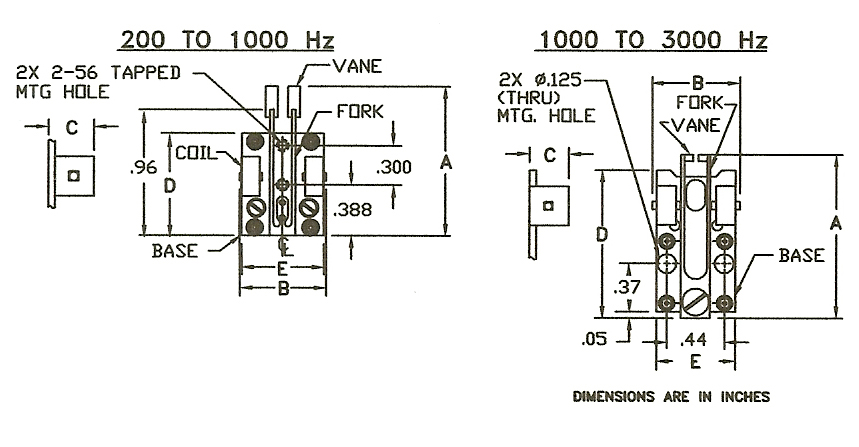

外形尺寸

驱动器规格

输入电源：24 V 直流，±4V，50 mA

频率范围：200 Hz 至 3 kHz

监视器输出：方波 TTL 参考输出

连接器：3 针 Molex 连接器 P/N 22-05-2021

订货信息

型号 [CH-25]；占空比 [%]；叶片 [B=亮色 或 D=暗色]；频率 [Hz]

示例：零件号 CH25-90D-400。此零件号表示 CH-25 型斩光器，占空比 90%，暗叶片，工作频率 400 Hz。

特殊的叶片配置、调制波形和形状可特别订货。请咨询工厂。可提供不同封装、调节方式、参考信号和电源选项的驱动电子器件。OEM 应用可享受特殊定价。
