PLD-2S 主从模式锁相谐振扫描器描述：

PLD-2S驱动器可将两个相同的扫描仪进行相位锁定。扫描仪“B”与扫描仪“A”进行相位锁定（从机锁定为主机）。与主机的相位关系在出厂时可根据客户要求进行设置（0°至360°），且前面板可调节范围至少为±45°。该驱动器既可以是带有前面板控制和内置电源的完全集成驱动器，也可以是印刷电路板级驱动器。外壳驱动器的尺寸为：12" × 10" × 3.8"。PLD-2S-PC驱动器是一款板级印刷电路板驱动器，包含组件但不含外壳和电源。

功能与优势：

驱动器锁定两个相同的谐振扫描仪以生成圆形或椭圆形。
驱动器可将两个相同的谐振扫描仪锁定在同相或反相状态
0.01% 相位稳定性
频率稳定性 +/-50 PPM
每个扫描仪的输出/监测输出位置
0.01%或更好的幅度稳定性

产品选项：

PLD-2S-PC	板级驱动器，需要外部+/-12V至+/-15V直流电源。
PLD-2S-110	带外壳驱动器（12" × 10" × 3.8"），工作电压为110V交流电。
PLD-2S-220	带外壳驱动器（12" × 10" × 3.8"），工作电压为220V交流电。
PLD-2S-110/220	带线电压开关选择器的外壳驱动器（12" × 10" × 3.8"），适用于110V或220V交流电操作。

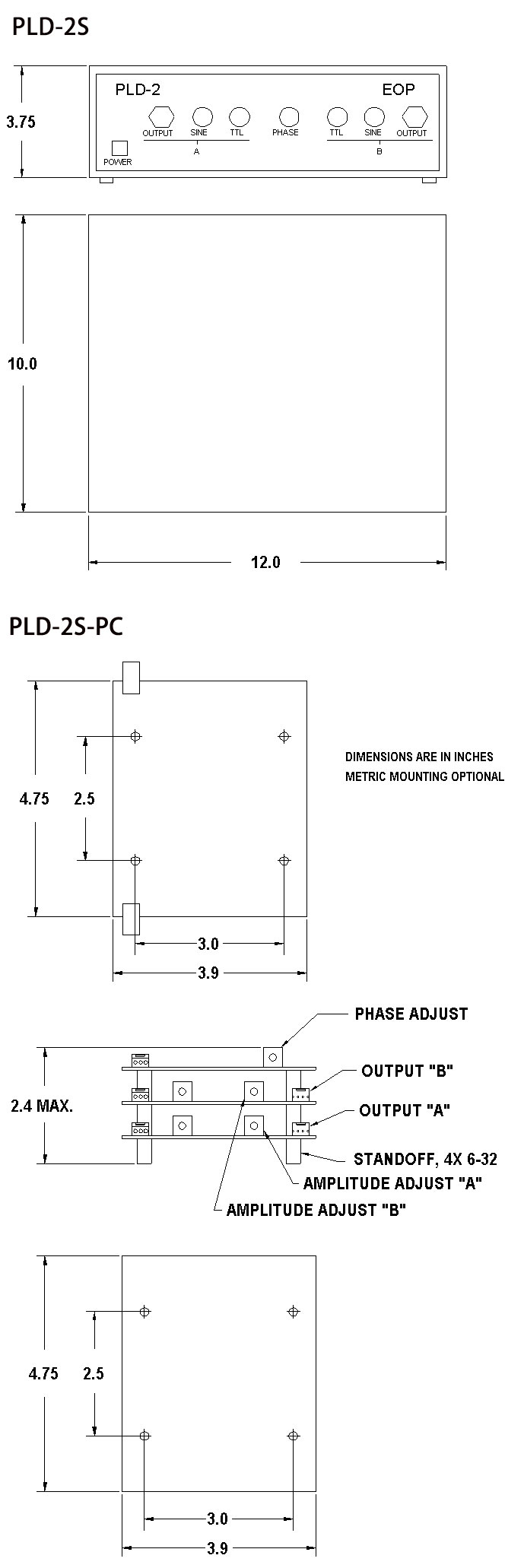

图纸：

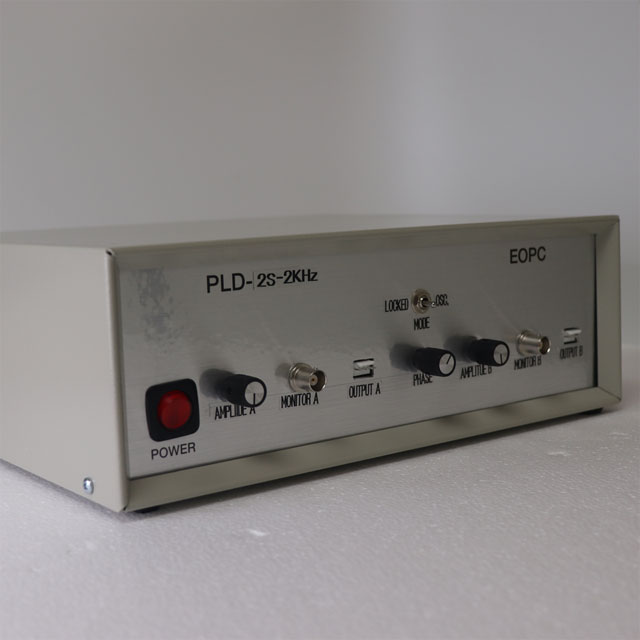

前部面板控制：

电源	电源开关，用于将驱动器“开启”
位置监视器	模拟位置输出，最大+/-5V，每个扫描仪最大负载1KOhm
相位调节范围	最小+/-45度
相位稳定性	0.01%
相位关系	工厂按客户规格设置

规格：

频率范围	10 Hz 至 16 kHz
扫描器幅度稳定性	0.01% 或更优
位置监测器	模拟位置输出，最大+/-5V，最大1k欧姆负载
扫描器幅度稳定性	0.01% 或更优
相位调节范围	+/-45° 最小
相位稳定性	0.01%
频率比 Fx/Fy	工厂按客户规格设置
相位关系	工厂按客户规格设置
工作温度范围	仅限室温
电源输入	110V交流电或220V交流电，50-60 Hz，20W
