DSH-65 SH-65光学快门驱动器

更新时间:2026-08-17

浏览量:25

品牌：美国EOPC
型号：SH-65
描述：SH-65光学快门驱动器...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

DSH-65 SH-65光学快门驱动器描述：

DSH-65-PC Instructions

SH-65光学快门柔性驱动器

DSH-65驱动器专为控制SH-65光电快门而设计。该驱动器在制造过程中经过校准，以尽可能大的限度地减少快门振动。通过内部或外部模式开关即可轻松操作该驱动器。

内部模式：可调低频光斩波器

在内部模式下，快门充当可调低频（0.5至25 Hz）光斩波器。内部振荡器和多圈电位器控制激光快门叶片的位置。内部振荡器的最小频率稳定性为0.1%。

外部模式：多功能控制选项

在外部模式下，快门由外部TTL信号控制，信号通过双针输入连接器或可选的BNC连接器输入。通过断开输入连接器的引脚可打开光学调制器，通过连接（短接）输入连接器的引脚可关闭光学调制器。或者，可以使用DC至25 Hz的TTL时钟信号来控制激光斩波器的位置。TTL低电平信号使快门移动到关闭位置，TTL高电平信号使快门移动到关闭位置。

监视器输出

该潜水器包含一个监视器输出接口。TTL高电平输出表示快门开启，TTL低电平输出表示快门关闭。上电时监视器输出状态未定义。

功能与优势：

较低低振动驱动器
DC至25 Hz频率控制
带可调电位器的集成振荡器，用于调节斩波频率
TTL信号外部快门控制
快门位置监测输出
110V或220V运行
印刷电路板级选项

产品选项：

-PC	板级驱动器（3.93" x 2.6"），需要外部稳压+15 VDC电源。

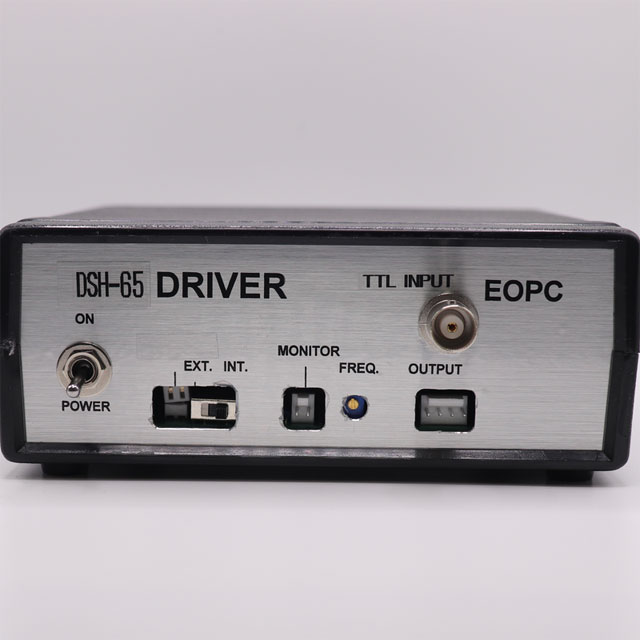

-110	带外壳驱动器（5.3" × 5.3" × 2"），工作电压为110V交流电。
-220	带外壳驱动器（5.3" × 5.3" × 2"），工作电压为220V交流电。
-110/220	带外壳驱动器（5.3" × 5.3" × 2"），配备线路开关选择器，可工作于110V或220V交流电。
-BNC	带外壳驱动器的BNC连接器输入，用于控制叶片位置（5V = 开启，0V = 关闭）。

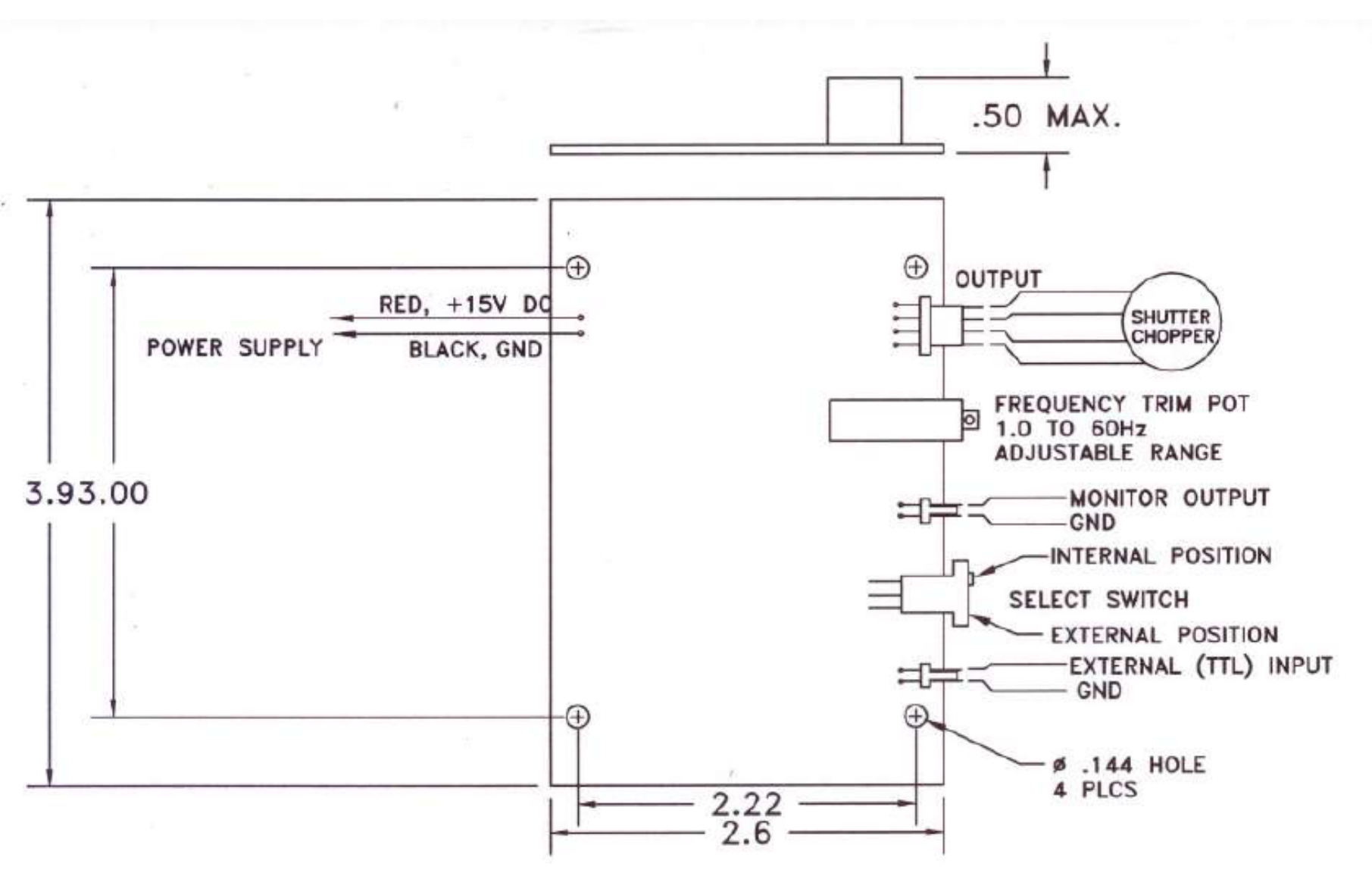

图纸：

规格：

输入电源	DSH-65-PC为15V直流电，DSH-65-110和DSH-65-220为110V或220V交流电
频率范围	直流电至25赫兹
外部输入	TTL电平（高 = 开启，低 = 关闭）
频率稳定性	内部模式下最小0.1%，外部模式下最小0.005%
监测输出	TTL电平（高 = 开启，低 = 关闭）
工作温度	0 至 65 °C
尺寸	PCB版本为 3.93" x 2.6" 外壳版本为 5.3" × 5.3" × 2"
