SC-SYS-XYG 带谐振扫描器和电流计扫描器的光栅扫描系统

SC-SYS-XYG 带谐振扫描器和电流计扫描器的光栅扫描系统描述:

SC-SYS-XYG 数据表

XYG扫描系统生成光栅扫描（X轴和Y轴，类似于电视屏幕）。

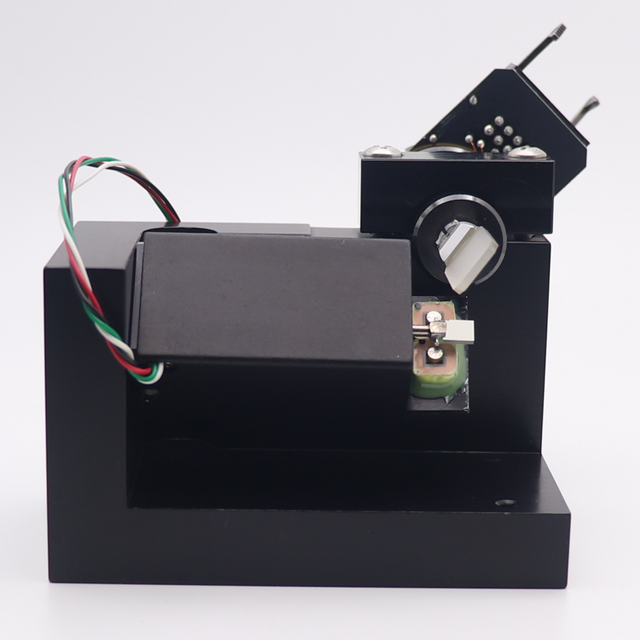

PLD-XYG驱动器将谐振扫描器（“X轴”）与振镜扫描器（线性扫描器，“Y轴”）锁定，从而生成光栅扫描。我们生产的基本光栅扫描系统包含以下组件：谐振扫描器、振镜扫描器、两个扫描器的安装支架以及驱动盒。其他功能为可选组件。

您可以使用我们生产的任何谐振扫描器作为“X”轴方向的扫描器，但SC-30型高频谐振扫描器是常用的选择。

SC-30型高速谐振扫描器具有连续的正弦波运动。扫描器的谐振频率由每帧所需的扫描线数乘以所需的帧速率决定。例如，对于每帧525线、帧速率为30Hz的情况，X轴扫描器（高频）的谐振频率计算如下：525×30=15.75kHz。

如果谐振扫描器在正弦波的顺时针和逆时针两个方向上都使用，则每个周期会生成两条扫描线，此时 X 轴扫描器的频率为 7.875kHz。其优点是可以使用更大尺寸的反射镜。请注意，频率越高，所需的反射镜尺寸越小。

频率为 8kHz 和 16kHz 的 SC-30 型谐振扫描器是常用的扫描器，它们很适合满足电视/高清电视对线扫描高分辨率的要求。谐振扫描器具有极低的横轴摆动，扫描间重复性远低于几角秒的点对点光学精度。

我们生产多种适用于 XYG 光栅扫描系统的谐振扫描器，并提供多种频率、光学扫描角度和帧速率选择。特殊配置、波形和形状可接受特殊订单（请咨询工厂）。

振镜扫描器的频率（Y 轴的帧速率）由谐振扫描器产生。它采用斜坡型波形（恒速），具有快速回扫功能。

PLD-XYG驱动器与前面板扫描角度控制完全集成（远程控制为可选功能）。该驱动器以自激振荡模式驱动谐振扫描器（X轴，高频），频率为扫描器的谐振频率，同时生成Y信号以驱动振镜扫描器（Y轴，低频）。

PLD-XYG驱动器具有X轴和Y轴扫描器的模拟位置输出，远程扫描角度（幅度）控制为可选功能。XYG系统无需外部函数发生器即可运行。

对于OEM制造商，我们可以考虑提供免费信息以帮助您构建该驱动器，以便您可以将其集成到您的驱动电子器件中或构建成所需的尺寸。

要构建XYG扫描系统，我们需要了解以下信息：

对于(X)谐振扫描器：

扫描角度[度，PTP光学]；

光束尺寸；所需反射镜尺寸[毫米]；

激光器（光源）的波长和功率；频率[赫兹]；固定频率；

谐振扫描器反射镜：

增强型铝保护涂层反射镜是我们的标准配置；镀金（保护）和镀银（保护）反射镜、铍/金属反射镜是可选配置，或由客户提供。

对于(Y)振镜扫描器：帧速率（X扫描器频率与Y扫描器频率之比）；

振镜反射镜：标准配置为银镜。

对于激光器（光源）：光束尺寸[毫米]；光束功率；波长[纳米]；每帧扫描线数

特点与优势：

特征:

规格:

应用范围：

该系统可作为独立单元在实验室中使用，也可集成到仪器或系统中。X、Y扫描系统经济高效，适用于各种涉及光束偏转的应用，例如：电视、高清电视、二维和三维成像、光刻、照相排版、分色、CAD/CAM、高分辨率显示系统、卷材检测以及激光打标系统等等。此外，该扫描系统还应用于机器人、医疗无创研究和检测、交通运输、无冲击印刷和激光扫描、检测系统以及高速高分辨率显示系统和机器视觉等领域。许多应用都采用红外和紫外波段，并可在高真空或低温环境下运行。该扫描器能够承受冲击和振动，可安装在移动车辆、检测系统的移动臂或机器人上。

图纸：

订购信息：

XYG系统为定制产品。需要以下信息：

1）谐振扫描器信息：

[型号 SC-]；反射镜尺寸 [mm]；角度 [峰峰值角度（光学）]；频率 [Hz]。 例如：部件号 SC30-10x10-20-4000。此部件号指定了 SC-30 型扫描器、10mm 方形反射镜、20 度峰峰值光学扫描角度和 4000 Hz 工作频率。

2）激光器（光源）：光束尺寸 [mm]；光束功率；波长 [nm]；

3）帧速率；

4）每帧线数。
