3A 3A-BB-10高灵敏度激光功率/能量传感器

3A-BB-10高灵敏度激光功率/能量传感器描述：

高灵敏度热传感器 10μW至3W 数据手册 功率传感器目录 激光功率与能量测量及激光束分析目录

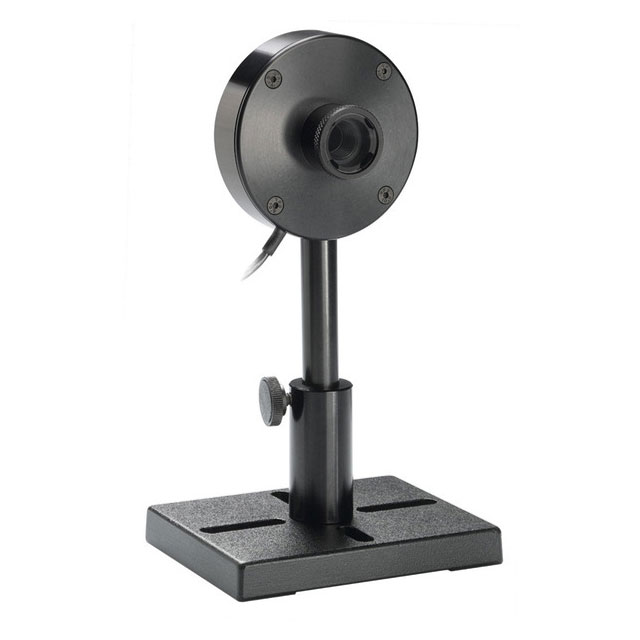

3A-BB-10是一款基于热电堆的高灵敏度激光功率/能量传感器，噪音和漂移极低。具有9.5mm孔径。功率测量范围为10µW - 3W，能量测量范围为20µJ - 2J。其光谱平坦，光谱覆盖范围为0.19 - 20µm。该传感器配备一根1.5米电缆，用于连接至一个主机仪表或PC接口。

热传感器校准

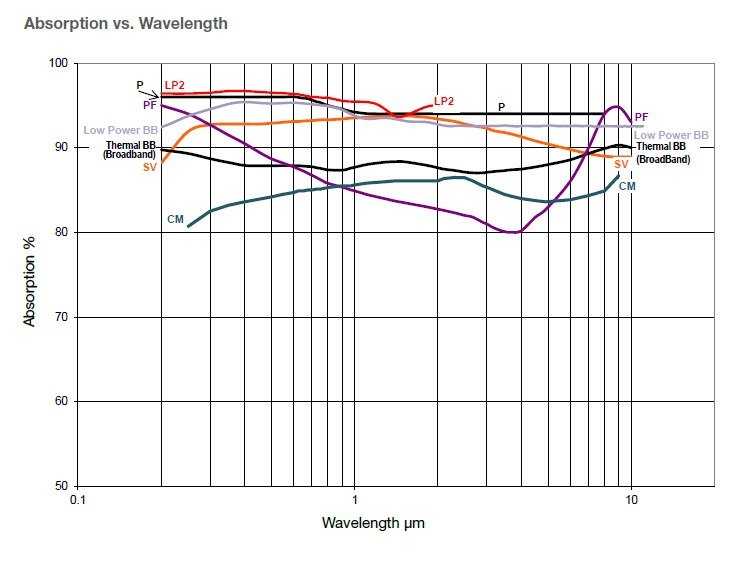

由于用于功率和能量测量的吸收器的光谱灵敏度并非完全线性，Ophir传感器默认获得高精度校准且包含多个波长。

每个热传感器都独立于特定的Ophir进行校准功率计其校准信息包含在DB15插头中。当传感器连接到功率计时，功率计会读取并解析这些信息，以显示校准后的读数。每个功率计都是独立校准的，与其他功率计的灵敏度差异在约0.2%以内。

规格

常见问题

我必须只将特定传感器与订购时配套的仪表一起使用吗？

答案:Ophir的仪表和传感器是独立校准的。每个仪表之间的灵敏度差异在0.2%以内。每个传感器都独立于特定仪表进行校准，其校准信息存储在DB15插头中。当传感器连接到仪表时，仪表会读取并解析这些信息。由于我们传感器的精度通常为+/-3%，因此插入不同仪表可能产生的额外0.2%误差可以忽略不计，所以使用哪个已校准的仪表配合特定的已校准传感器并不重要。

我该如何清洁我的传感器？

答案:首先，使用纸巾蘸取Umicore #2基底清洁剂、丙酮或甲醇清洁吸收器表面。然后用另一张纸巾擦干表面。请注意，部分吸收器（Pyro-BB、10K-W、15K-W、16K-W和30K-W）无法使用此方法清洁。相反，只需用洁净空气或氮气吹掉灰尘即可。请勿触摸这些吸收器。此外，HE传感器（如30(150)A-HE-17）不应使用丙酮清洁。

如果根据目录规格或传感器查找器，我非常接近但未达到损坏阈值，我应该选择这样的传感器吗？

答案:如果不推荐选择非常接近损伤阈值的传感器，如果有其他替代方案，因为激光损伤并非一个精确的数值，且取决于多种因素。请使用传感器查找器找到最佳匹配，最好使您的工作条件低于损伤阈值的50%。

如何计算激光束的功率和能量密度？

答案:如果功率为P，光束直径为D，则功率密度为P /(.785 * D2) 。如果是脉冲激光，能量为E，重复频率为R，直径为D，则功率密度为E*R/(.785 * D2)，能量密度为E/(.785 * D2)。传感器查找器将自动计算功率和能量密度。

当给出精度规格时，具体是指什么？

答案:Ophir的精度规格通常为2倍标准差。这意味着，例如，如果我们列出的精度为+/-3%，则表示95%的传感器将在此精度范围内，而99%的传感器将处于+/-4%范围内。

损伤阈值是否取决于功率水平？

答案:热传感器的损伤阈值确实取决于功率水平，而不仅仅是功率密度，因为传感器盘本身在高功率下会变得更热。例如，Ophir宽带涂层的损伤阈值在10瓦时可能为50KW/cm²，但在300瓦时仅为10KW/cm²。Ophir的损伤阈值规格始终针对特定传感器的最高使用功率给出，而大多数其他制造商则不然。在比较规格时应考虑到这一点。传感器查找器在计算损伤阈值时会考虑功率水平。

我需要重新校准我的仪器吗？需要多久校准一次？

答案:除非另有说明，Ophir传感器和仪表应在首次购买后18个月内重新校准，此后每年校准一次。

激光测量结果是否会受激光到传感器的距离影响？

答案:理论上，如果光束完全平行且能完全进入传感器的孔径，那么距离远近应该完全没有影响。光子数量将保持不变（忽略空气吸收，除了250nm以下的紫外线外，空气吸收可忽略不计）。然而，如果你确实观察到了这种距离依赖性，那么可能是发生了以下效应之一：

• 如果你使用的是热电型功率传感器，你实际上可能测量的是激光器本身产生的热量。当距离激光器非常近时，热传感器可能会“感受到”激光器自身的热量。不过，除非光源很弱而热源很强，否则这种影响在距离超过几厘米后就不会继续存在了。
• 光束几何形状——光束可能不平行且呈发散状。通常，光束的低强度边缘部分比主光束部分具有更大的发散率。随着距离增加，这些边缘部分可能会错过传感器的孔径。要检查这一点，您需要使用光束分析仪，或者使用BeamTrack PPS（功率/位置/尺寸）传感器。
• 如果您使用基于扩散器的热释电传感器测量脉冲能量：一些用户发现，当他们将传感器紧贴激光器并逐渐移开时，读数会在最初几厘米内急剧下降（通常下降约6%）。这很可能是由于扩散器和激光设备之间的多次反射造成的，在最近距离下，这可能会导致读数异常偏高。您应该至少远离光源5厘米，如果光束发散程度不高，则需要更远的距离。

毋庸置疑，确保实验装置稳定也很重要。手持传感器很容易发生无意识的移动，这可能导致随着距离增加，传感器孔径出现部分或完全的遮挡，对于不可见光束尤其如此。

有时传感器规格会标明光谱范围（例如0.19 - 20um），但脚注却说明校准范围更窄（例如在0.8µm、1.07µm和10.6µm处校准）。这代表什么意思？

答案:规格书开头所述的光谱范围表示传感器可有效使用的波长范围，即使未指定该范围内的精确校准。这意味着在校准波长范围内，精度是明确规定并得到保证的。在更宽的有效波长范围内，传感器仍可使用，但精度不予保证。通常情况下，在这一更宽的范围内，精度误差在±15%以内。

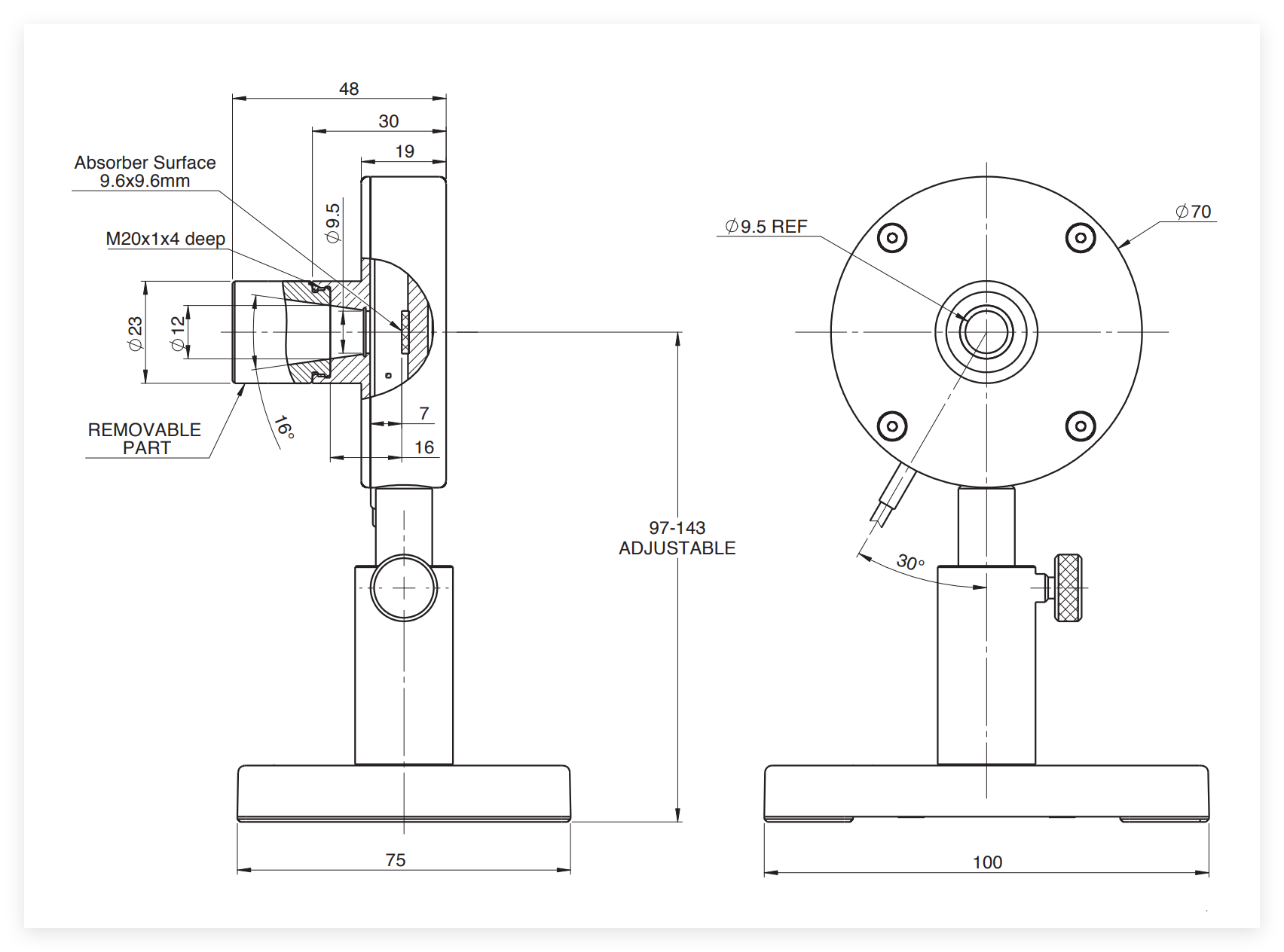

图纸与CAD
