SR05-D1A3 太阳辐射传感器

当前位置:首页>产品中心>测量计量仪器>荷兰Hukseflux>

SR05-D1A3 太阳辐射传感器

更新时间:2023-05-31

浏览量:632

品牌：Hukseflux
型号：SR05-D1A3
描述：SR05系列是实惠的日射强度计系列，符合ISO 9060二级要求。SR05测量平面从180°视场角接收到的太阳辐射，单位为W/m²。它是（农业）气象网络和光伏监测中一般太阳辐射测量的选择。日射强度计易...
资料下载

在线留言
微信咨询

QQ咨询

在线客服

产品介绍

SR05-D1A3 太阳辐射传感器：用户手册  数据表

SR05系列是实惠的日射强度计系列，符合ISO 9060二级要求。SR05测量平面从180°视场角接收到的太阳辐射，单位为W/m²。它是（农业）气象网络和光伏监测中一般太阳辐射测量的理想选择。日射强度计易于安装和安装，特别是带有SR05的球调平机构。版本SR05-D1A3提供RS-485上的Modbus和0-1 V输出。

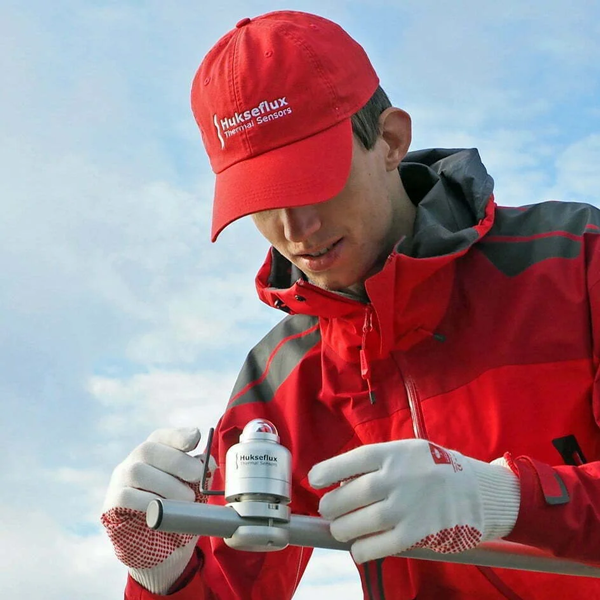

SR05日射强度计安装和调平

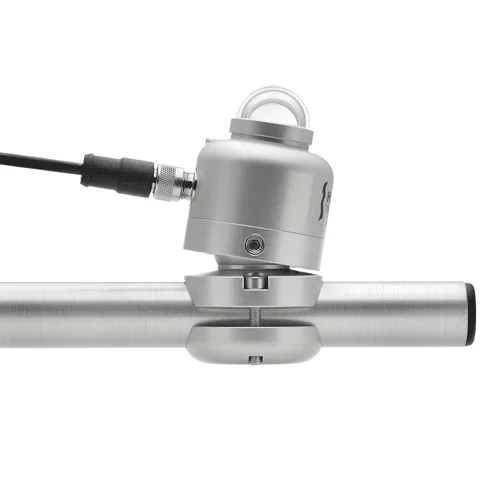

SR05可选地具有独特的滚珠调平机构和管支架，便于在（非）水平表面或管上安装和调平。如图所示。

设计和输出

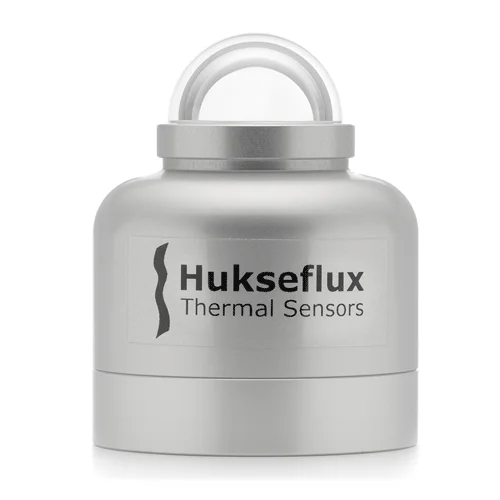

SR05日射强度计采用一个表面涂有黑色的热电堆传感器、一个圆顶和一个带可见气泡水平的阳极氧化铝主体。SR05具有多种行业标准输出，包括数字和模拟输出：

SR05-D1A3：数字传感器，带RS-485上的Modbus和模拟0-1 V输出

SR05-D2A2：数字传感器，带Modbus over TTL和模拟4-20 mA输出

SR05-A1：具有模拟毫伏输出的模拟传感器

建议使用

一般太阳辐射测量

（农业）气象网

光伏发电厂监控

应用领域

建筑物理/隔热、热舒适性和能源预算测量

气象/地表能通量测量

太阳能/光伏系统性能监测

SR05-D1A3 太阳辐射传感器规格：

被测变量	半球形太阳辐射
ISO 9060:2018分类	光谱平坦的C类(第二类)
符合IEC 61724-1:2017	C类
应用程序	小型光伏监测气象学/气候学，其他
加热器	没有
校准的不确定性	< 1.8% (k = 2)
校准可追溯性	对WRR
光谱范围(波长)	285 ~ 3000 ×10⁻³m
额定工作温度范围	-40至+80°C
标准电缆长度	3米
额定工作电压	5至30 VDC范围
水准测量	调平球(可选)
输出	：
通信协议	Modbus通过RS-485
数字输出	辐照度(W/m²)，仪器体温(℃)
模拟输出	0 - 1 V
传播的范围	0 - 1600 W / m²
版本顺序代码	Sr05-d1a3, Sr05-d1a3 - bl, Sr05-d1a3 - tmbl
选项	更长的电缆长度(10,20米) 带连接器对的加长电缆(10,20米) 带调平球(订购时注明产品编号BL01) 带球调平和管安装(用于管径25至40毫米)(TMBL01) OEM版本
