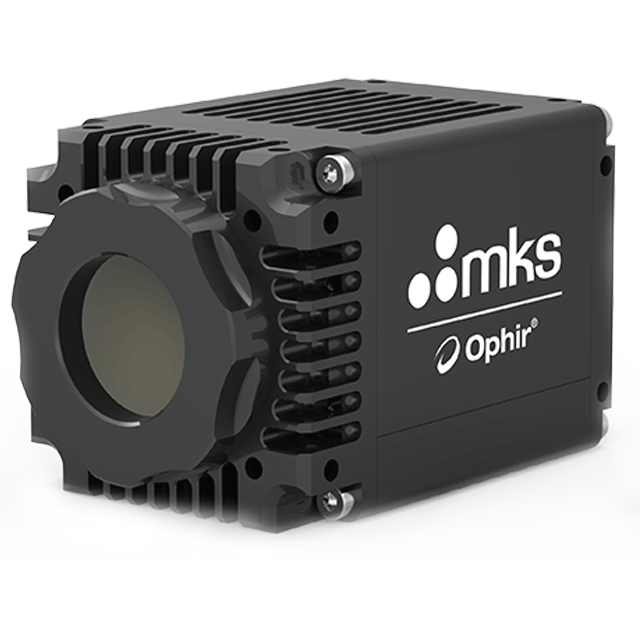

SP1201 光束分析相机

更新时间:2022-12-15

浏览量:1367

  • 品牌:OPHIR
  • 型号:SP1201
  • 描述:SP1201 相机准确捕获和分析 900nm - 1700nm 的波长。它具有 QVGA 传感器、紧凑型设计、以太网供电、无需风扇的稳定传感器冷却以及自动 NUC 文件校正。这种基于 InGaAs 相...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

SP1201 相机准确捕获和分析 900nm - 1700nm 的波长。它具有 QVGA 传感器、紧凑型设计、以太网供电、无需风扇的稳定传感器冷却以及自动 NUC 文件校正。这种基于 InGaAs 相机的光束分析系统非常适合人眼安全的军事、电信和医疗激光应用。

SP1201 光束分析相机功能特性

  1. 320 x 256 有效区域,像素间距为 30μm

  2. 近红外性能

  3. 紧凑型工业设计

  4. 以太网供电

  5. 自动 NUC 文件校正

  6. 采用专属的UltraCal技术,以保证符合ISO标准的精确度。

  7. 包含 BeamGage Professional 软件

  8. 带 BeamGage 的 GigE QVGA InGaAs 相机

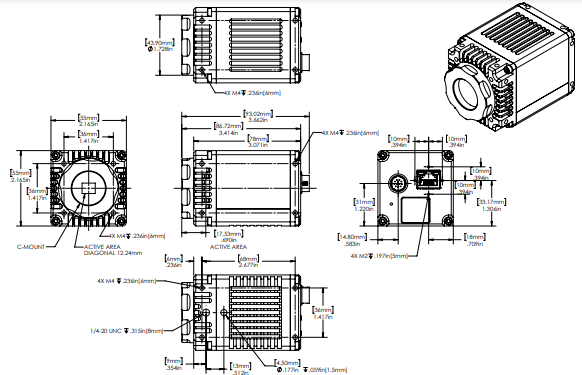

SP1201 光束分析相机图纸

SP1201 光束分析相机规格

波长 900-1700nm
Beam Sizes 150μm – 7.4mm
光束尺寸 300μm – 7.4mm
传感器类型 InGaAs
兼容光源 CW,脉冲
活动区域 9.6 毫米 x 7.6 毫米
元素 320 × 256
有效像素间距 30μm
动态范围 59 分贝
全分辨率帧率 60赫兹
遵守 CE、UKCA、中国 RoHS

SP1201 光束分析相机 FAQ

相机前端到传感器的距离是多少?

我们称这个术语为“CCD 凹陷”。Ophir 提供不同的光束质量分析仪相机,指定用于不同的用途,因此有 2 种类型的 CCD 凹槽:大多数型号有 4.5mm CCD 凹槽。部分机型标配C接口摄像头,摄像头前端到传感器的传感器深度为17.5mm。一些过时的 Ophir 光束质量分析仪有 12.5 毫米的凹槽。

SP1201相机的饱和度是多少?

SP1201 的饱和强度在 1550nm 时为 0.2µW/cm2

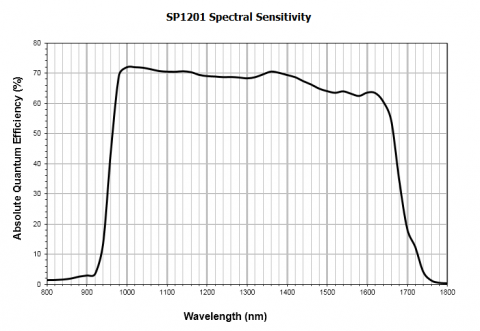

SP1201 在什么波长下响应更快?

SP1201的帧率是多少?

60 帧/秒

BeamGage 规格表中列出的有效帧速率是实际使用中通常可达到的极大速率。帧缓冲、图像处理技术、图形显示和数学计算都会增加一定程度的开销以实现更高的帧速率。这可能会受到可用 PC 硬件的进一步限制。BeamGage 具有两种模式,帧优先级和结果优先级,它们改变了系统平衡工作的方式。结果优先获取一个帧,执行任何启用的图像处理,执行所有计算并在接受来自相机的另一个帧之前更新图形显示。当不需要帧的时间序列并且在记录时应始终启用时,此模式很有用。如果在这些操作完成之前从相机准备好另一帧,帧优先模式将允许中断计算和图形显示更新。当需要以极大相机帧速率收集所有帧时,这可能很有用。

我可以使用 SP1201 测量哪些光束尺寸?

300μm – 7.4mm 准确的极小光束尺寸由相机的像素尺寸得出。为了获得准确的测量,像素必须有足够的覆盖范围,以确保照亮另一个像素不会过度夸大光束大小。
