SP-510 上视式热电堆总辐射表

更新时间:2022-12-21

浏览量:1209

  • 品牌:APOGEE
  • 型号:SP-510
  • 描述:SP-510 是一款仰视式热电堆日射强度计,具有 0 至 100 mV 的模拟输出。该传感器结合了黑体热电堆检测器和丙烯酸扩散器,具有坚固、自清洁的传感器外壳设计,以及采用预镀锡尾纤引线的高质量电缆端...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

SP-510 上视式热电堆总辐射表概述:

用户手册 数据表

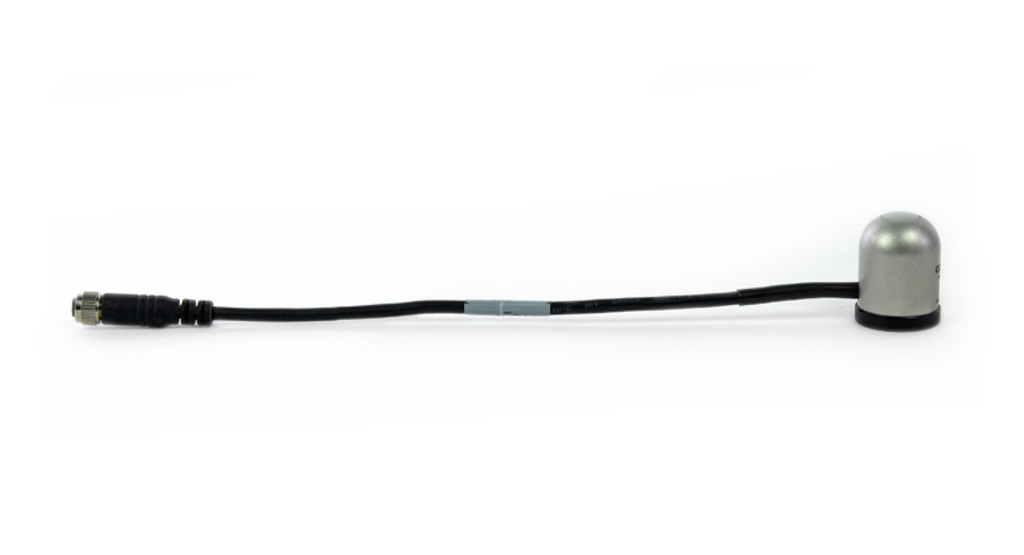

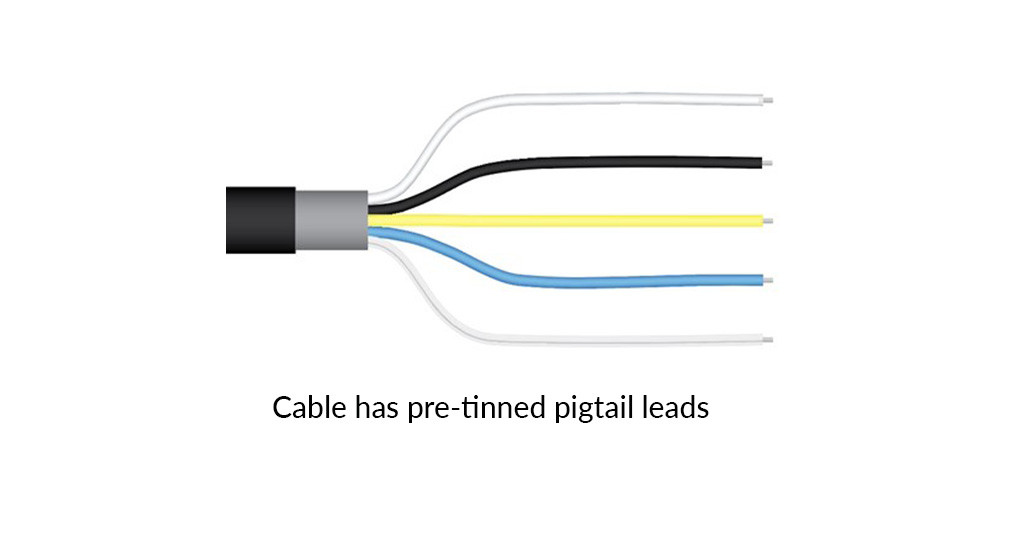

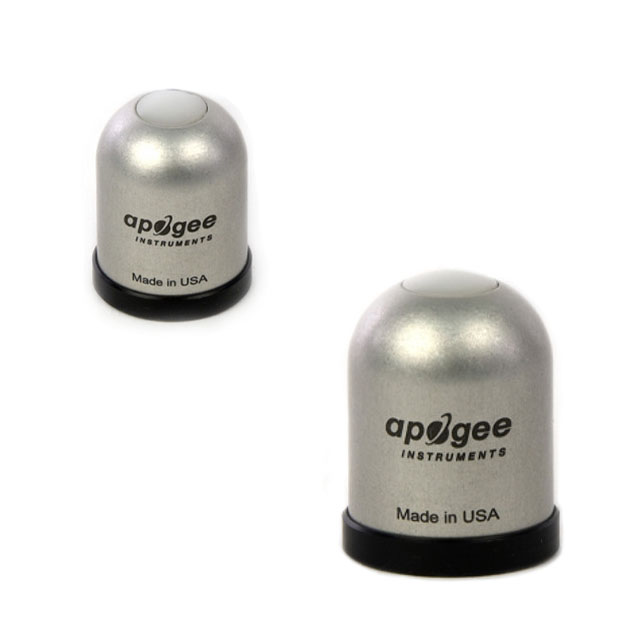

SP-510 是一款仰视式热电堆日射强度计,具有 0 至 100 mV 的模拟输出。该传感器结合了黑体热电堆检测器和丙烯酸扩散器,具有坚固、自清洁的传感器外壳设计,以及采用预镀锡尾纤引线的高质量电缆端接,可轻松连接到数据记录器和控制器。典型应用包括农业、生态和水文气象网络中的短波辐射测量。传感器还用于优化光伏系统。

这些传感器也可以与我们向下的日射强度计结合使用,形成反照率计。对于此应用,我们推荐 Apogee SP-710-SS反照率计传感器套件,其中包括一个SP-510-SS向上的总辐射表、一个SP-610-SS向下的总辐射表、一个AY-001差分分离器,以及AW-605-SS 5 米电缆。 要安装到桅杆或直接安装到太阳能电池板,我们建议使用 AL-130 反照率计安装支架或 AM-500 净辐射计安装支架,搭配 带 12" 杆的AM-130安装夹具。

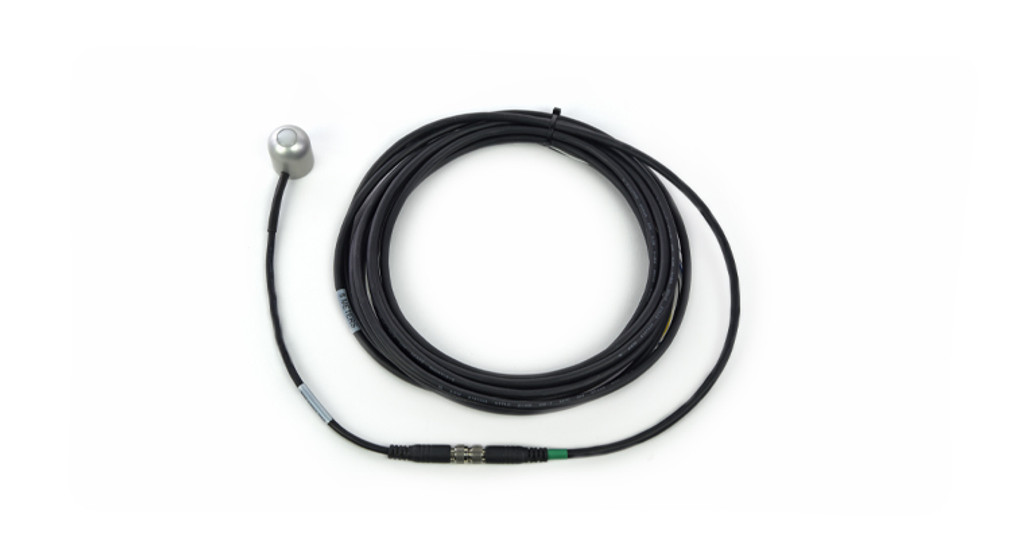

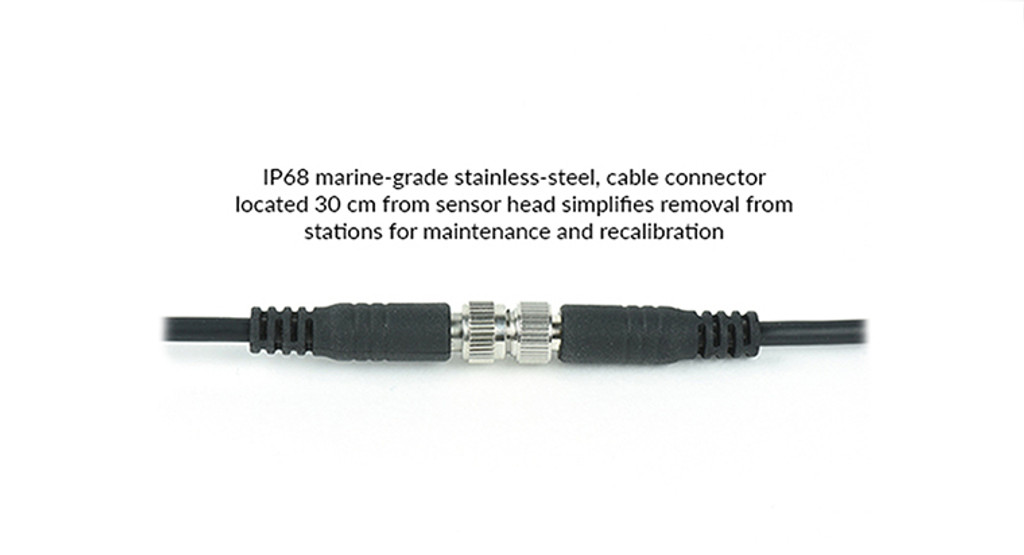

传感器包括距离头部 30 厘米的 IP68 防水的不锈钢电缆连接器,以简化传感器拆卸和更换以进行维护和重新校准。

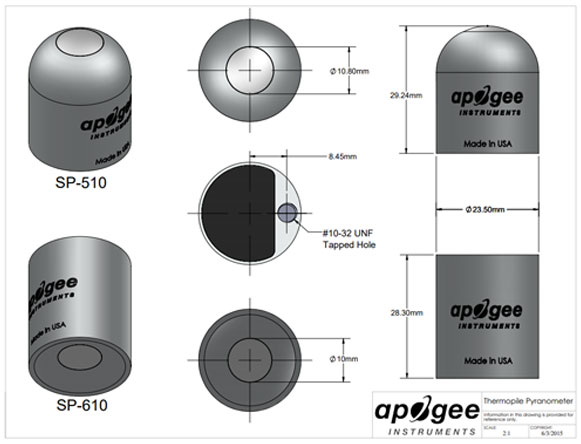

SP-510图纸:

SP-510规格:

ISO 9060:2018 C级(快速反应)
电源供应 自供电
灵敏度(因传感器而异,列出了典型值) 0.045 mV/W mˉ²
校准系数(灵敏度的倒数)(因传感器而异,列出了典型值) 22 W mˉ² 每 mV
1000 W mˉ² 时的校准不确定度 小于 3%
校准输出范围 0 至 90 毫伏
测量范围 0 至 2000 W mˉ²(净短波辐照度)
测量重复性 小于 1%
长期漂移 每年少于 2%
非线性 小于 1%
检测器响应时间 0.5秒
视场 180˚
光谱范围(50 % 点) 385 纳米至 2105 纳米
定向(余弦)响应 在 80˚ 太阳天顶小于 30 W mˉ²
温度响应 从 -15 到 45 C 小于 5 %
零偏移 A 小于 2 W mˉ²,小于 10 W mˉ²(加热)
零偏移 B 小于 5 W mˉ²
操作环境 -50 至 80 C,0 至 100 % 相对湿度
加热器 780 Ω、15.4 mA 电流消耗和 12 V DC 时的 185 mW 功率要求
每日总量的不确定性 小于 5%
方面 28.7 毫米高,23.5 毫米直径
质量 90 克
保修单 4 年材料和工艺缺陷
制造地区 美国制造
