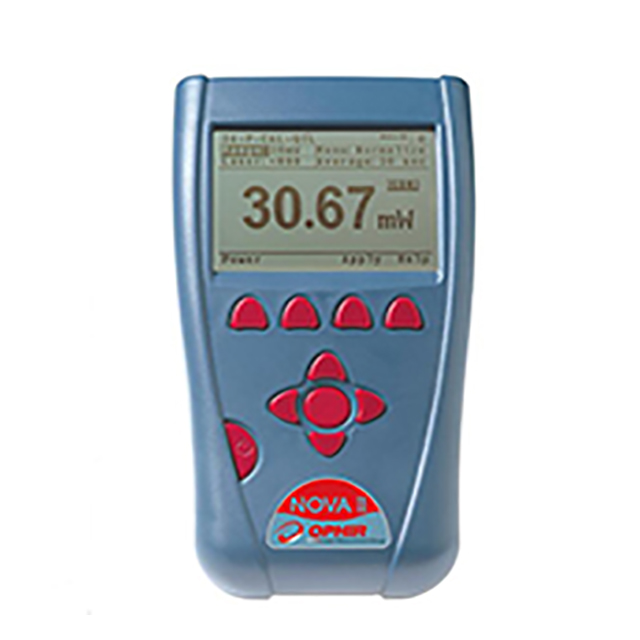

NOVA II 7Z01550 手持式激光功率计表头

更新时间:2023-04-19

浏览量:3259

产品介绍

NOVA II 7Z01550 手持式激光功率计表头描述:

产品手册 产品图纸 StarLab 用户手册 数据表

特点

兼容 ophir 的所有热电堆、热释电和光电二极管探头

大尺寸、高分辨率 LCD 显示屏

具有数字和模拟指针两种显示

能够通过 USB 和 RS232 输出到 PC,可配置统计数据包

模拟输出

软键式及菜单驱动式功能,并提供在线帮助

配合热释电传感器使用时,数据记录频率高达 4000Hz

非易失性数据存储最多达 50,000 个数据点

激光功率调谐曲线显示屏幕及功率日志

产品图纸

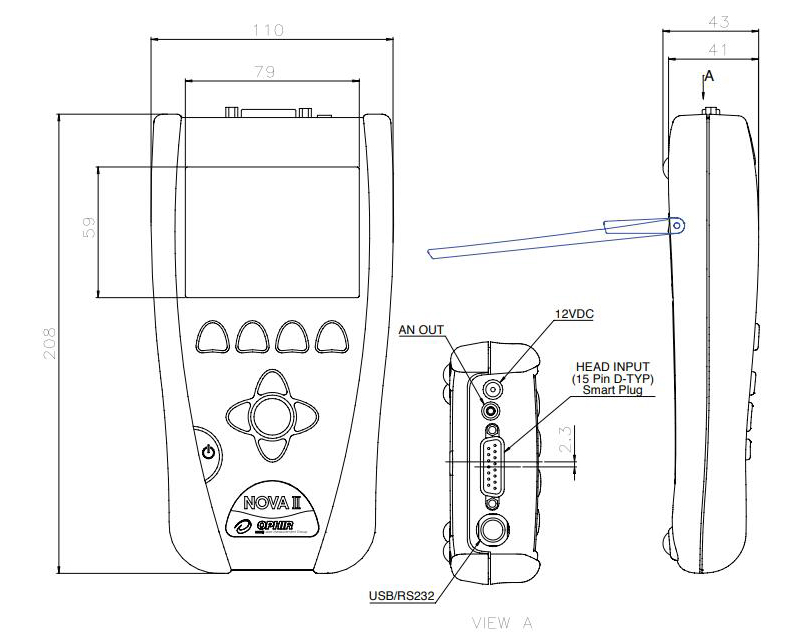

NOVA II 图纸

产品规格

热传感器兼容性 Yes
光电二极管传感器兼容性 Yes
热释电传感器兼容性 Yes
光束跟踪传感器的兼容性 Yes
统计 Yes
模拟输出 1, 2, 5, 10 V
RS232 30 Hz
USB 2000 Hz
触发输入/输出 No
板载数据存储 59.4k
自动化接口 Yes for USB
Labview VI's Yes
CE 符合性 Yes
UKCA 符合性 Yes
中国 RoHS 符合性 Yes

双位支架

低功率热电堆激光功率计探头:

高灵敏度:30 uW-50 W;

波长响应范围:0.19-20 um;

可用于单发脉冲能量测量,还提供美容IPL光专用测试探头;

提供光纤适配器、BNC模拟输出等附件。

可选标准探头

产品型号 产品特点 探头口径 波长范围 功率范围 能量范围
30(150)A-BB-18 30W连续测量,150W间断测量 Φ17.5mm 0.19-20um 30mW-150W 20mJ-100J
30(150)A-LP1-18 长脉冲及连续激光高损伤阈值 Φ17.5mm 0.25-2.2um 30mW-150W 20mJ-300J
30(150)A-HE-17 30W连续测量,150W间断测量 Φ17mm 0.19-0.625um, 1.064um, 2.1um, 2.94um 50mW-150W 50mJ-200J
高平均功率调Q YAG激光
30(150)A-HE-DIF-17 30W连续测量,150W间断测量 Φ17mm 0.19-3um except for625-900nm 50mW-150W 50mJ-30J
用于极高损伤阈值调Q YAG激光
30(150)A-SV-17 极高损伤阈值,适用于聚焦激光 Φ17mm 0.19-12um 50mW-150W 50mJ-300J
L40(150)A 大口径探头 30W连续测量,150W间断测量 Φ50mm 0.19-20um 200mW-150W 80mJ-300J
L40(150)A-LP1 长脉冲及连续激光高损伤阈值 Φ50mm 0.25-2.2um, 2.94um 200mW-150W 80mJ-300J
L40(150)A-EX 准分子激光,CO2激光 Φ50mm 0.15-0.4um, 10.6um 200mW-150W 80mJ-300J
L50(150)A-BB-35 50W连续测量,150W间断测量 Φ35mm 0.19-20um 100mW-150W 40mJ-300J
L50(150)A 50W连续测量,150W间断测量 Φ50mm 0.19-20um 200mW-150W 80mJ-300J
L50(150)A-LP1-35 长脉冲及连续激光高损伤阈值 Φ35mm 0.25-2.2um 100mW-150W 40mJ-300J
L50(150)A-PF-35 短脉冲激光高埙伤阈值 Φ35mm 0.15-20um 100mW-150W 50mJ-300J
L50(300)A 极大口径探头 Φ65mm 0.19-20um 400mW-300W 120mJ-300J
L50(300)A-LP1 长脉冲及连续激光高损伤阈值 Φ65mm 0.25-2.2um 400mW-300W 120mJ-300J
L50(300)A-PF-65 短脉冲激光高埙伤阈值 Φ65mm 0.15-20um 400mW-300W 200mJ-300J
L50(300)A-IPL IPL光测试 Φ65mm 0.5-1.1um 400mW-300W 80mJ-300J

Ophir中功率热电堆探头:

高灵敏度:30 mW-300 W;

波长响应范围:0.15-20 um;

可用于单发脉冲能量测量,还提供美容IPL光专用测试探头;

提供光纤适配器、BNC模拟输出等附件。

可选标准探头

产品型号 产品特点 探头口径 波长范围 功率范围 能量范围
30(150)A-BB-18 30W连续测量,150W间断测量 Φ17.5mm 0.19-20um 30mW-150W 20mJ-100J
30(150)A-LP1-18 长脉冲及连续激光高损伤阈值 Φ17.5mm 0.25-2.2um 30mW-150W 20mJ-300J
30(150)A-HE-17 30W连续测量,150W间断测量 Φ17mm 0.19-0.625um, 1.064um, 2.1um, 2.94um 50mW-150W 50mJ-200J
高平均功率调Q YAG激光
30(150)A-HE-DIF-17 30W连续测量,150W间断测量 Φ17mm 0.19-3um except for625-900nm 50mW-150W 50mJ-30J
用于极高损伤阈值调Q YAG激光
30(150)A-SV-17 极高损伤阈值,适用于聚焦激光 Φ17mm 0.19-12um 50mW-150W 50mJ-300J
L40(150)A 大口径探头 30W连续测量,150W间断测量 Φ50mm 0.19-20um 200mW-150W 80mJ-300J
L40(150)A-LP1 长脉冲及连续激光高损伤阈值 Φ50mm 0.25-2.2um, 2.94um 200mW-150W 80mJ-300J
L40(150)A-EX 准分子激光,CO2激光 Φ50mm 0.15-0.4um, 10.6um 200mW-150W 80mJ-300J
L50(150)A-BB-35 50W连续测量,150W间断测量 Φ35mm 0.19-20um 100mW-150W 40mJ-300J
L50(150)A 50W连续测量,150W间断测量 Φ50mm 0.19-20um 200mW-150W 80mJ-300J
L50(150)A-LP1-35 长脉冲及连续激光高损伤阈值 Φ35mm 0.25-2.2um 100mW-150W 40mJ-300J
L50(150)A-PF-35 短脉冲激光高埙伤阈值 Φ35mm 0.15-20um 100mW-150W 50mJ-300J
L50(300)A 极大口径探头 Φ65mm 0.19-20um 400mW-300W 120mJ-300J
L50(300)A-LP1 长脉冲及连续激光高损伤阈值 Φ65mm 0.25-2.2um 400mW-300W 120mJ-300J
L50(300)A-PF-65 短脉冲激光高埙伤阈值 Φ65mm 0.15-20um 400mW-300W 200mJ-300J
L50(300)A-IPL IPL光测试 Φ65mm 0.5-1.1um 400mW-300W 80mJ-300J

Ophir高功率热电堆探头:

高灵敏度:50 mW-100 kW;

波长响应范围:0.15-20 um;

制冷方式:风扇,水冷;

可用于单发脉冲能量测量,还提供美容IPL光专用测试探头;

提供光纤适配器、BNC模拟输出等附件;

按功率大小分为三组:

1)50 mW—500 W 风扇制冷系列热电堆功率计探头

可选标准探头

产品型号 产品特点 探头口径 波长范围 功率范围 能量范围
F100A-PF-DIF-18 短脉宽激光风冷探头 Φ17.5mm 0.24-2.2um 50mW-100W 60mJ-200J
F100A-PF-DIF-33 短脉宽激光风冷探头 Φ33mm 0.24-2.2um 50mW-100W 60mJ-200J
FL250A-BB-35 风冷250W探头 Φ35mm 0.19-20um 150mW-250W 50mJ-300J
FL250A-LP1-35 长脉冲及连续激光高损伤阈值 Φ35mm 0.25-2.2um 150mW-250W 50mJ-300J
FL250A-LP1-DIF-33 连续及长脉冲激光高损伤阈值 Φ33mm 0.4-3um 200mW-250W 200mJ-600J
FL250A-BB-50 风冷250W大口径探头 Φ50mm 0.19-20um 150mW-250W 80mJ-300J
FL400A-BB-50 风冷400W探头 Φ50mm 0.19-20um 300mW-400W 75mJ-600J
FL400A-LP-50 连续及长脉冲激光高损伤阈值 Φ50mm 0.4-1.5um, 10.6um 300mW-400W 75mJ-600J
FL500A 风冷500W探头 Φ65mm 0.19-20um 500mW-500W 100mJ-600J
FL500A-LP1 高损伤阈值 Φ65mm 0.25-2.2um 500mW-500W 100mJ-600J

2)1 W—1500 W 水冷系列热电堆功率计探头

可选标准探头

产品型号 产品特点 探头口径 波长范围 功率范围 能量范围
L250W 水冷,极薄250W探头 Φ50mm 0.19-20um 4W-250W 200mJ-200J
L300W-LP 水冷,极薄300W探头 Φ50mm 0.14-1.5um, 10.6um 4W-300W 200mJ-300J
1000W 水冷1000W探头 Φ34mm 0.19-20um 5W-1000W 300mJ-300J
1000W-LP 高损伤阈值 Φ34mm 0.4-1.5um, 10.6um 5W-1000W 300mJ-300J
L1500W 水冷1500W探头 Φ50mm 0.19-20um 15W-1500W 500mJ-200J
L1500W-LP 高损伤阈值 Φ50mm 0.4-1.5um, 10.6um 15W-1500W 500mJ-200J

3)20 W—100 K W 水冷系列热电堆功率计探头(百万瓦功率计探头!)

可选标准探头

产品型号 产品特点 探头口径 波长范围 功率范围
5000W 水冷5000W探头 Φ50mm 0.19-20um 20W-5000W
5000W-LP 高损伤阈值 Φ50mm 0.4-1.5um, 10.6um 20W-5000W
10K-W 高损伤阈值水冷10kW探头 Φ45mm 0.8-1.1um, 10.6um 100W-10,000W
30K-W-V1-C 水冷30KW二氧化碳激光探头 Φ74mm 10.6um 100W – 30KW
100K-W 水冷100KW探头 Φ200mm 0.8 –1.1μm. Calibrated for 1070nm 10 – 100kW
