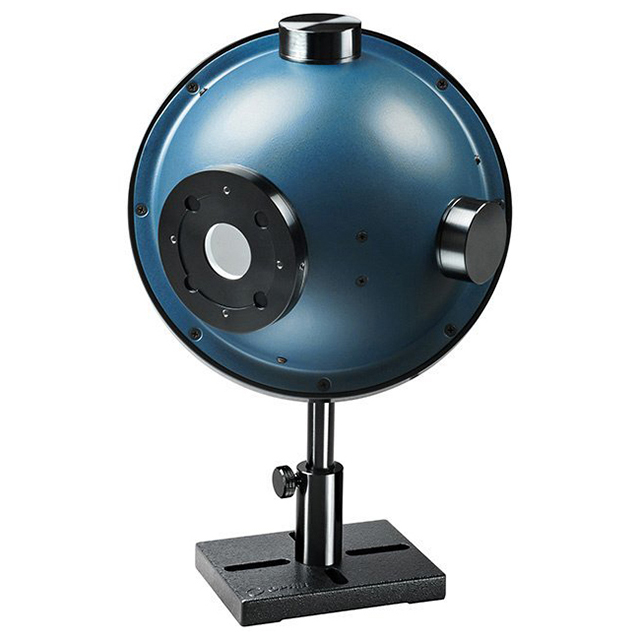

IS6-D 7Z02487 积分球

更新时间:2022-12-15

浏览量:1286

产品介绍

IS6-D 积分球概述:

用户手册

IS6-D 是一个 6” 积分球(内部 5.3”),用于发散 (D) 光束。它没有检测器,IS6-D 的检测配置由用户完成。也可作为均匀光源使用。

IS6-D 积分球图纸:

主要参数:

光圈 Ø63.5mm
光谱范围 200-2200nm
尺寸 Ø154(毫米)
最大平均功率密度 1 kw/cm²
最大光束发散 ±60度
对光束发散的敏感性 ±3%

问题归纳:

如何用积分球传感器测量发散光束的功率?

积分球用于测量发散光源。如图所示,积分球的内表面涂有以散射、非镜面方式高度反射(通常为 99%)的表面。因此,当发散光束射到积分球壁上时,光线会被反射和散射多次,直到射到球壁上任何地方的光都具有相同的强度。因此,放置在球体中的检测器获得与其他任何地方相同的强度,并且检测器检测到的功率与与光束发散无关的总入射功率成正比。(检测器的布置使其只能看到散射光,而看不到入射光束。)理想的积分球具有具有朗伯反射特性的表面。这意味着入射到表面上的光在表面上方 2pi 球面度立体角的所有方向上均匀散射。Ophir 积分球头中使用的表面非常接近朗伯表面。
