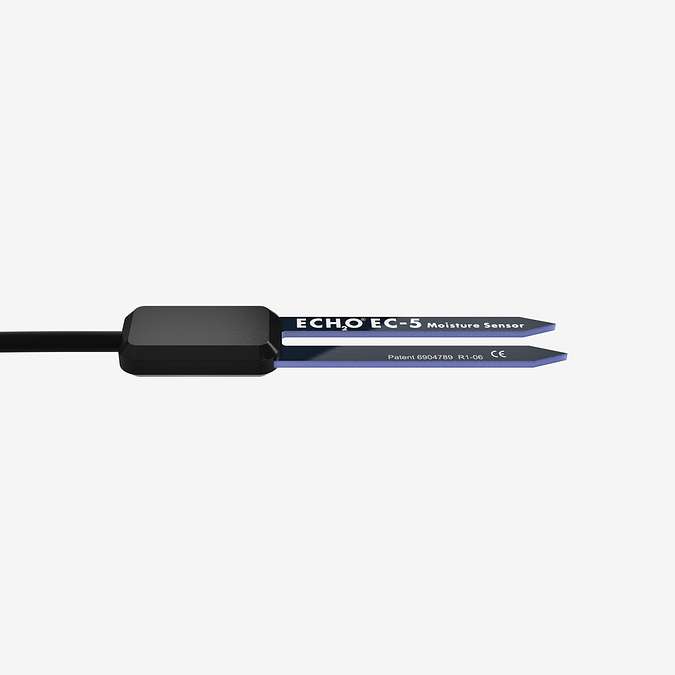

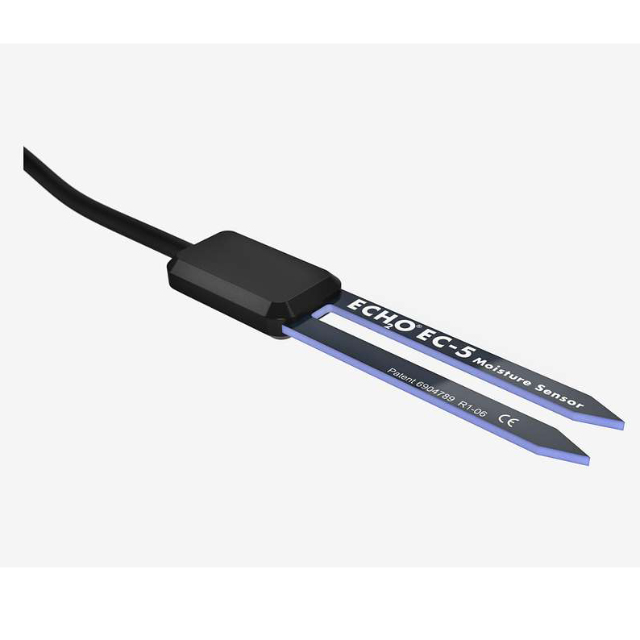

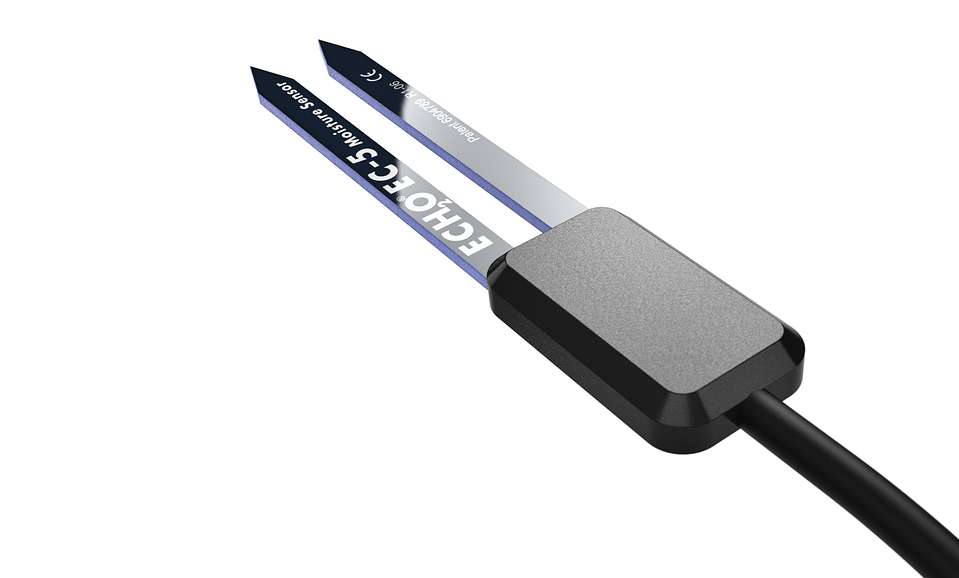

ECH20 EC-5 土壤湿度传感器

更新时间:2023-02-15

浏览量:2676

产品介绍

ECH20 EC-5 土壤湿度传感器描述:

用户手册

确切设计

EC-5通过使用电容/频域技术测量介质的介电常数来确定体积含水量(VWC)。它的70 MHz频率将盐度和纹理效应降至较低水平,使该传感器几乎在任何土壤或无土介质中都能准确测量。工厂校准包括矿物土壤、盆栽土壤、岩棉和珍珠岩。

易于安装

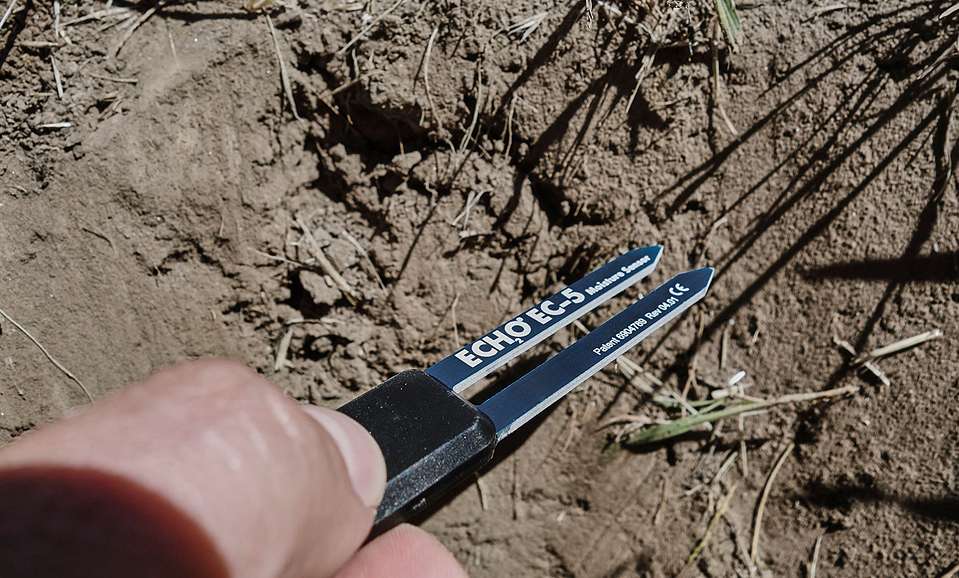

这个小巧方便的传感器长度仅为5厘米,测量体积约为0.2升,易于安装在野外,也可用于苗圃。EC-5的紧凑设计使其易于直接推入原状土中,以确保良好的精度。

易于集成

EC-5的模拟信号意味着与其他公司制造的系统的轻松集成。

功能:

测量体积含水量

经济实惠:大型传感器网络的优先选择

具有出色精度的简单传感器

影响量小(例如,田间空间变异性、实验室柱研究或温室研究)

70MHz频率可极大限度地减少盐度和质地影响

包括矿质土壤、盆栽土壤、岩棉和珍珠岩的工厂校准

体积小意味着易于安装

即插即用功能

易于与其他系统集成

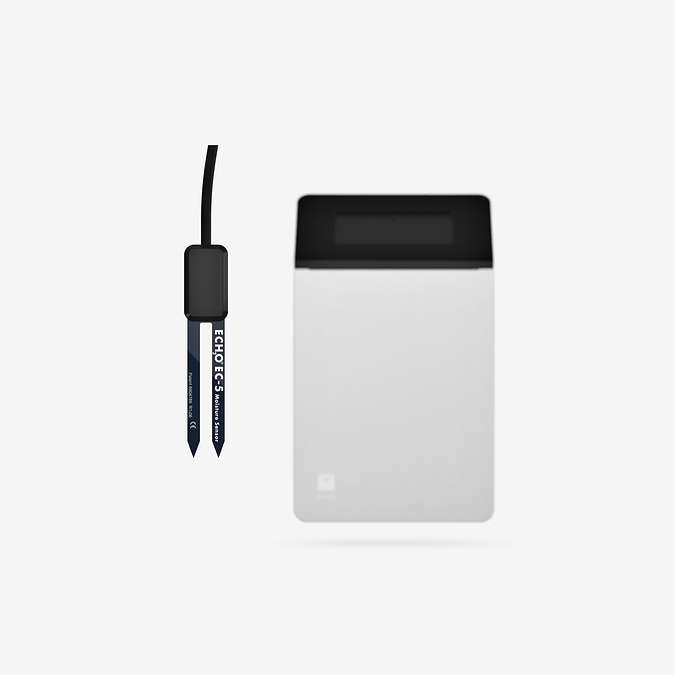

配合ZL6数据记录仪使用,远程采集数据

ECH20 EC-5 土壤湿度传感器规格:

体积含水量(VWC) 范围 0-100%
解析度 矿质土壤中 0.001 m³/m³VWC,生长介质中 0.25%
准确性 一般校准:溶液 EC < 8 dS/m 的矿质土壤中典型值为 ±0.03 m³/m³
介质特定校准:在任何多孔介质中为 +0.02 m³/m³(±2%)
测量规格 测量体积 见比较文章
通讯规范 输出 10%–50%励磁电压(2500 mV励磁时为250–1250 mV)
数据记录器兼容性 METER ZL6、EM60 和 Em50 数据记录器或任何支持 4.0 至 15 VDC 电源和串行或 SDI-12 通信的数据采集系统
注意:这些校准常数仅适用于 2.500-mV激励;将这些数字与任何其他激励电压一起使用会导致错误读数!
物理规格 尺寸 长度: 8.9 厘米(3.50英寸)
宽度: 1.8 厘米(0.71 英寸)
高度:0.7 厘米(0.28 英寸)
叉长 5.0 厘米(1.97英寸)
工作温度范围 最低: -40.00℃
典型:NA
最大值:60.00℃
注意:在某些条件下,传感器可能会在更高的温度下使用;
电缆长度 5m(标准)
40 m(最大自定义电缆长度)
注:如果需要非标准电缆长度,请联系客户支持,
连接器类型 3.5 毫米立体声插头连接器或剥线和镀锡线
电气和时序特性 电源电压(VIN至GND) 最小值: 10 mA 时为 2.5 VDC
典型:NA
最大值: 10 mA 时为 3.6 VDC
测量持续时间 最大值: 10 毫秒
其他 遵守 根据 ISO 9001:2015
EM ISO/IEC 17050:2010(CE 标志)
2014/30/EU
2011/65/EU
EN61326-1:2013
EN50581:2012 制造
