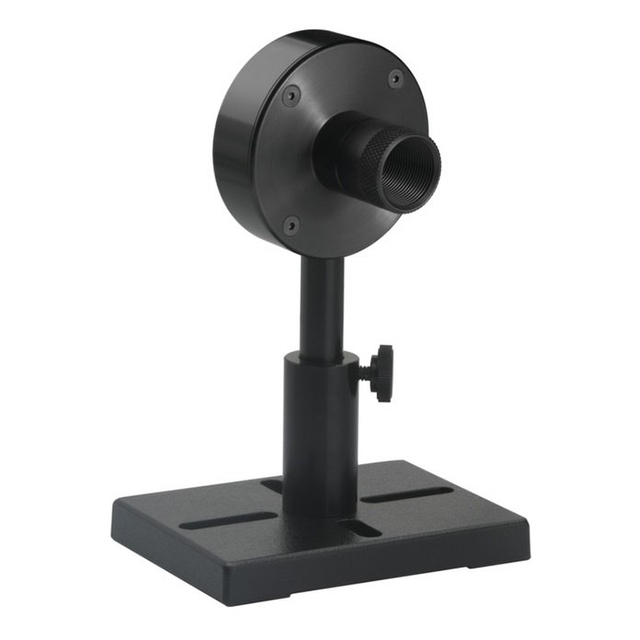

3A-P-QUAD 7Z07935 激光测量传感器

更新时间:2022-12-19

浏览量:1205

品牌：OPHIR
型号：3A-P-QUAD
描述：BeamTrack 系列 3A-P-QUAD 激光测量传感器测量激光束位置以及功率和能量。它有一个 12mm 的孔径，可以测量光束位置到 0.15mm 的精度。它测量 160µW 至 3W 的功率和 ...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

3A-P-QUAD 激光测量传感器概述：

BeamTrack 系列 3A-P-QUAD 激光测量传感器测量激光束位置以及功率和能量。它有一个 12mm 的孔径，可以测量光束位置到 0.15mm 的精度。它测量 160µW 至 3W 的功率和 30µJ 至 2J 的能量。它具有覆盖0.15至8µm光谱范围的P型体积吸收器。该传感器配有一根 1.5m 电缆，可将其连接到电子盒，另一根 0.5m 电缆可将电子盒连接到仪表或 PC 接口。

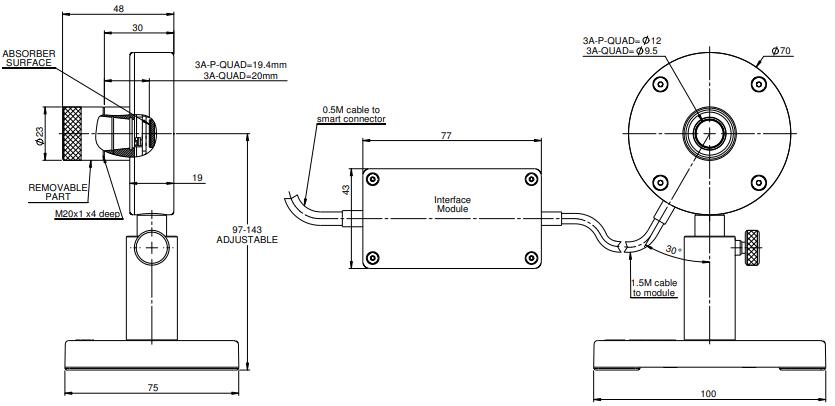

3A-P-QUAD 传感器图纸：

主要参数：

吸收器类型	P型
光圈	Ø12mm
光谱范围	0.15-8µm
功率范围	160µW-3W
能量范围	30µJ-2J
尺寸	Ø70 宽 x 30 深（毫米）
最大脉冲能量	2J
最大平均功率密度	0.05kW/cm²
响应时间	2.5秒
最大能量密度（<100ns）	1焦/平方厘米
最大能量密度（2ms）	1焦/平方厘米
最大平均功率	3W

问题归纳：

可以使用 BeamTrack 传感器测量脉冲激光的位置和大小吗？

因为位置和大小与功率一起测量，所以如果激光以可以测量平均功率的速率发出脉冲，那么也可以测量位置和尺寸。

必须仅将特定传感器与订购时使用的仪表一起使用吗？

Ophir 仪表和传感器是独立校准的。每个仪表都具有与另一个仪表相同的灵敏度，误差在百分之二左右。每个传感器都独立于特定仪表进行校准，其校准信息包含在 DB15 插头中。当传感器连接到仪表时，仪表会读取并解释此信息。由于传感器的精度通常为 +/-3%，因此插入不同仪表可能产生的额外 0.2% 误差可以忽略不计，因此使用哪种校准仪表与特定校准传感器无关紧要。
