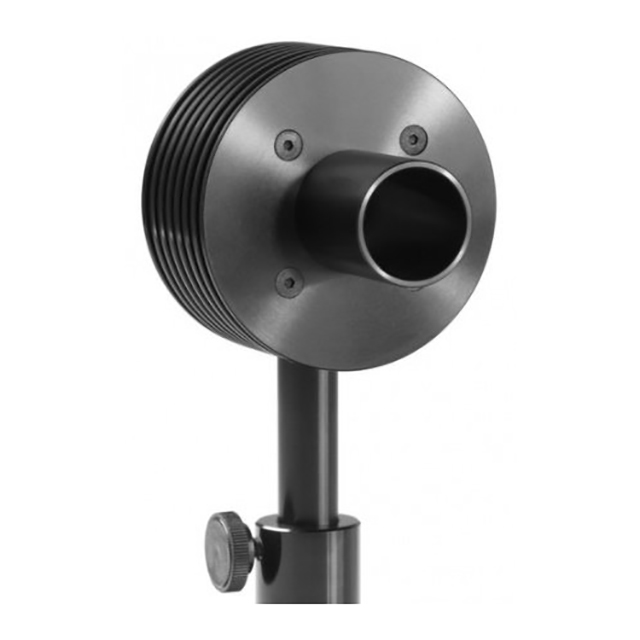

10A-PPS 7Z07904激光测量传感器

更新时间:2022-12-20

浏览量:1094

  • 品牌:OPHIR
  • 型号:10A-PPS
  • 描述:BeamTrack 系列 10A-PPS 激光测量传感器测量激光束的大小和位置以及功率和能量。它有一个 16 毫米的孔径,可以测量光束尺寸到 5% 的精度和位置到 0.1 毫米的精度。它测量的功率范围...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

10A-PPS 激光测量传感器概述:

BeamTrack 系列 10A-PPS 激光测量传感器测量激光束的大小和位置以及功率和能量。它有一个 16 毫米的孔径,可以测量光束尺寸到 5% 的精度和位置到 0.1 毫米的精度。它测量的功率范围为 20mW 至 10W,能量范围为 6mJ 至 2J。该传感器配有一根 1.5m 电缆,可将其连接到电子盒,另一根 0.5m 电缆可将电子盒连接到仪表或 PC 接口。

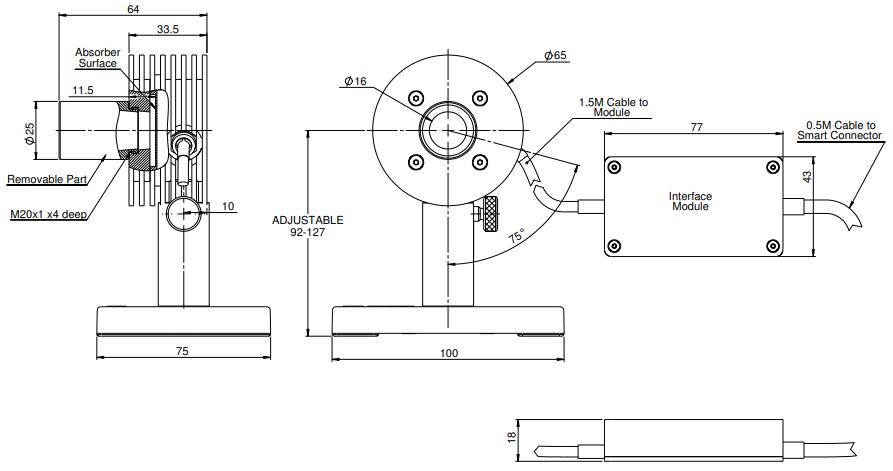

10A-PPS 传感器图纸:

主要参数:

吸收器类型 宽带
光圈 Ø16mm
光谱范围 0.19 - 20µm
功率范围 20mW-10W
能量范围 6mJ-2J
尺寸 Ø65 宽 x 34 深(毫米)
最大脉冲能量 2J
最大平均功率密度 28kW/cm²
响应时间 0.8 秒
最大能量密度(<100ns) 0.3焦耳/平方厘米
最大能量密度(2ms) 2焦耳/平方厘米
最大平均功率 10W

问题归纳:

在 PC 上将 BeamTrack 传感器与 StarLab 一起使用时,可以使用 StarLab 记录位置和尺寸数据吗?采样率是多少?

StarLab 可以记录光束位置,Ophir 功率传感器的功率测量值每秒记录 15 次,当 BeamTrack 传感器通过 Juno 连接到 StarLab 时,位置/尺寸测量值也会每秒记录 15 次。当 BeamTrack 传感器通过 Vega/Nova II 连接到 StarLab 时,位置/尺寸测量值每秒记录一次。这是因为在 Vega / Nova II 中,对这些参数的采样速度较慢。

可以使用 BeamTrack 传感器测量脉冲激光的位置和大小吗?

因为位置和大小与功率一起测量,所以如果激光以可以测量平均功率的速率发出脉冲,那么也可以测量位置和尺寸。

对于什么类型的激光点,可以使用 BeamTrack 传感器测量位置和尺寸?

BeamTrack 传感器可以测量任何光束形状的位置,只有高斯 (TEM00) 光束的尺寸才能测量到指定精度,而对于其他激光模式,尺寸测量只是相对的。

必须仅将特定传感器与订购时使用的仪表一起使用吗?

Ophir 仪表和传感器是独立校准的。每个仪表都具有与另一个仪表相同的灵敏度,误差在百分之二左右。每个传感器都独立于特定仪表进行校准,其校准信息包含在 DB15 插头中。当传感器连接到仪表时,仪表会读取并解释此信息。由于传感器的精度通常为 +/-3%,因此插入不同仪表可能产生的额外 0.2% 误差可以忽略不计,因此使用哪种校准仪表与特定校准传感器无关紧要。
