Gentec-EO Mach 6 200千赫能量表 202090

Gentec-EO Mach 6 200千赫能量表描述：

数据表(中) 数据表(EN) 用户手册

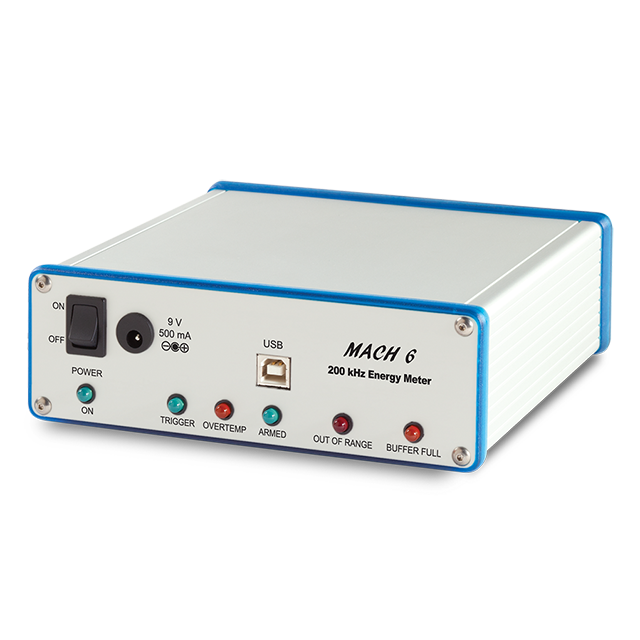

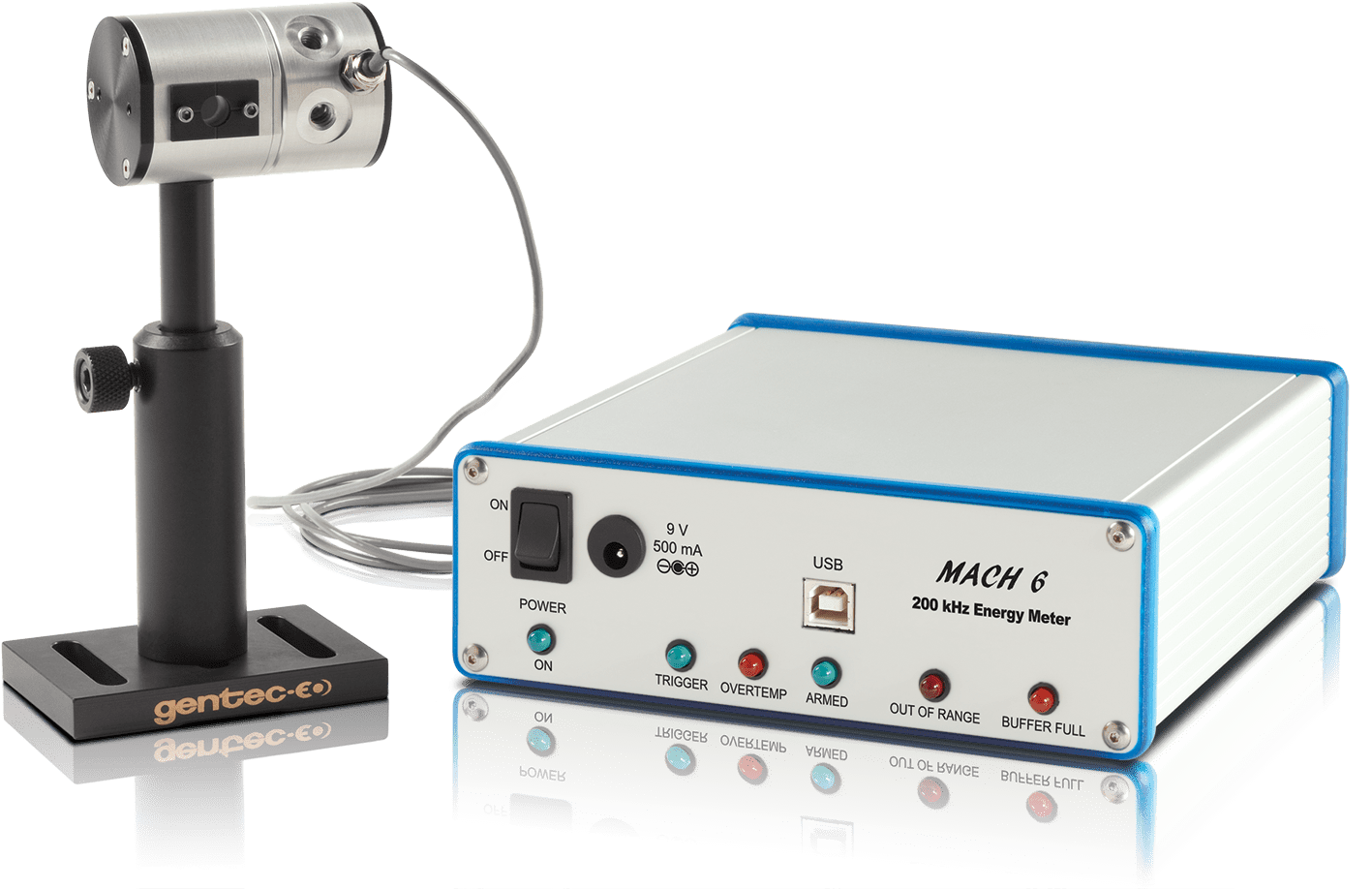

MACH 6——高速焦耳计

MACH 6 焦耳计可用于测量每个脉冲（频率最高达 200 kHz），具备 12 位数的测试精度，可实时采集多达 400 万个脉冲的数据。该焦耳计为适配我们快速能量探测器而设计，这些探测器包括硅探测器、砷化铟镓探测器以及热释电探测器。其测量范围涵盖皮焦（pJ）至毫焦（mJ），波长范围从 0.35 微米至 2.5 微米。若搭配 M6-Si 探测器和 M5-UC-QED 附件使用，您还能在 266 纳米波长下进行测量。

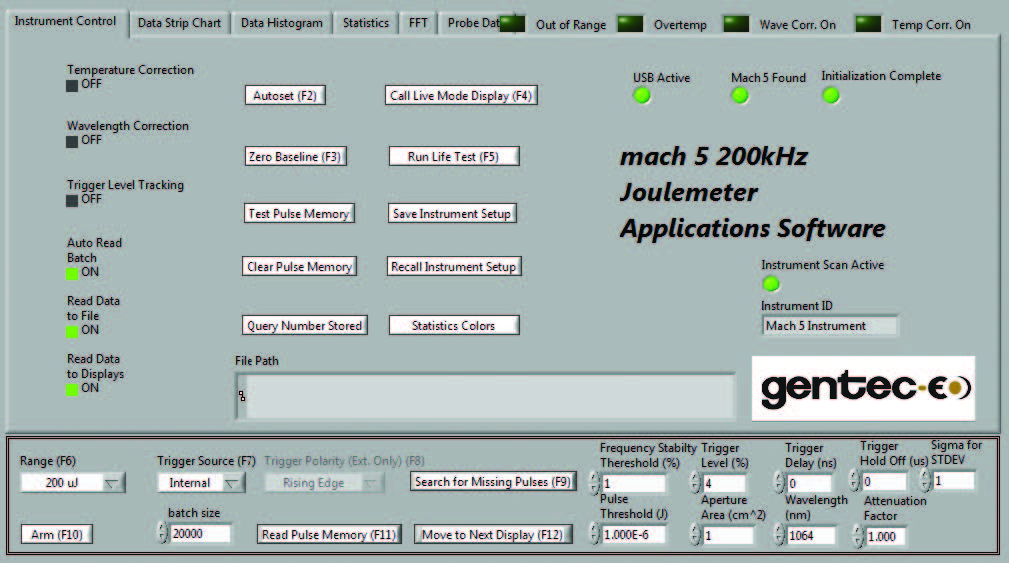

仪表控制屏幕

强大的 LabView 应用软件包括许多的控制和诊断功能。左边所示的仪表控制屏幕用于设置 MACH 6 的运行，包括量程、触发、波长和其他项目。此外，还可通过该界面设置脉冲批大小并配置仪表，从而启动数据采集。您可以通过该控制屏幕访问“自动设置”、“调用实时模式”、“运行寿命测试”、“保存仪表设置”等功能。直接点击或者按下相关的功能按钮便可访问这些功能。

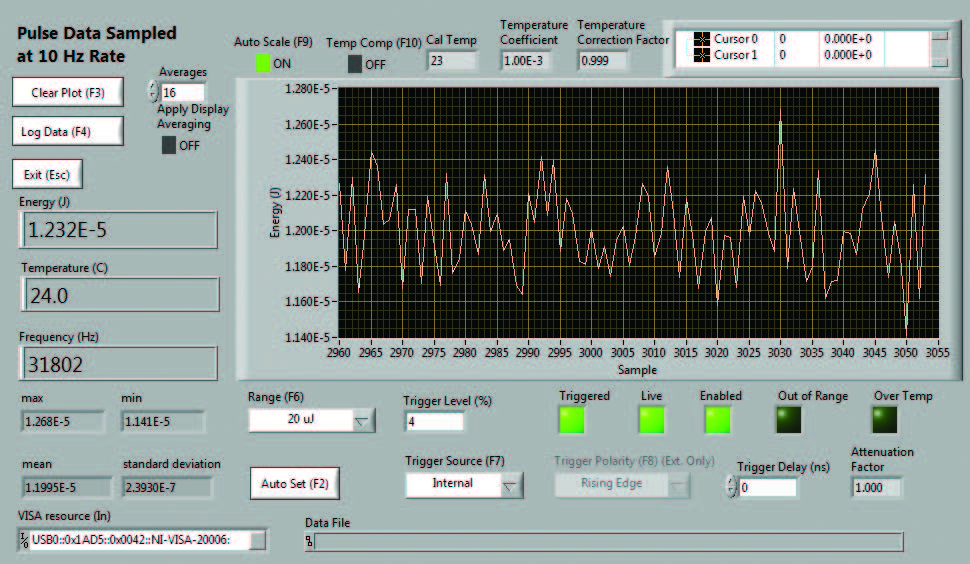

实时模式显示

实时模式可从仪表控制屏幕访问，您也可以简单按下计算机上的“F4”功能键访问该功能。在此模式下，由于需要在 10 Hz 频率下采集激光脉冲样本，仪表有意像普通慢速数字焦耳计一样运行。该模式为您提供能量带状图、实时能量读数、统计数据和重复率。在设置激光器的 Mach 6 时，此模式非常有用。您可以选择“自动设置”，使用这一功能时仪表会跑遍各个量程和触发电平，直至其找到正确的范围；您也可以手动进行设置。设置完成后，您将退出该界面并返回到“控制”界面，然后在该界面选择批的大小，配置仪表并开始采集脉冲能量数据。

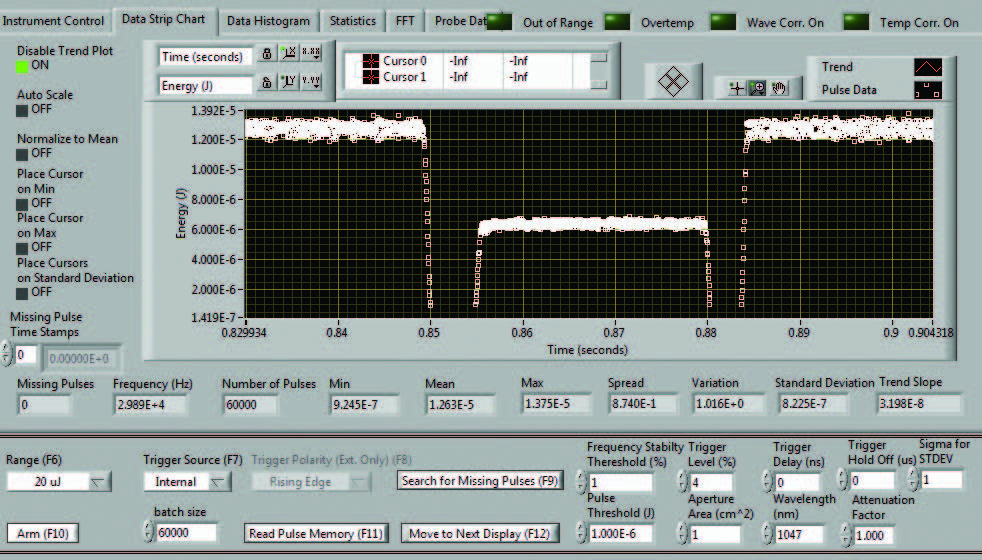

带状图

通过带状图显示，您可以通过图形快速浏览刚刚收集到的批脉冲数据。数据可以全尺寸显示，也可以在自动缩放模式下显示。您还可以放大一部分数据，如左边的界面所示。用一个 ND 0.3 滤光片挡住光束后，您可以看到其对收集到的脉冲数据的影响。您可以为数据拟合趋势线和最小/最大值线。在图表下方您可以找到该批次的全套统计数据。在屏幕顶部您将看到几个选项卡，通过这些选项卡可以切换至直方图、统计数据和 FFT（快速傅里叶变换）显示。

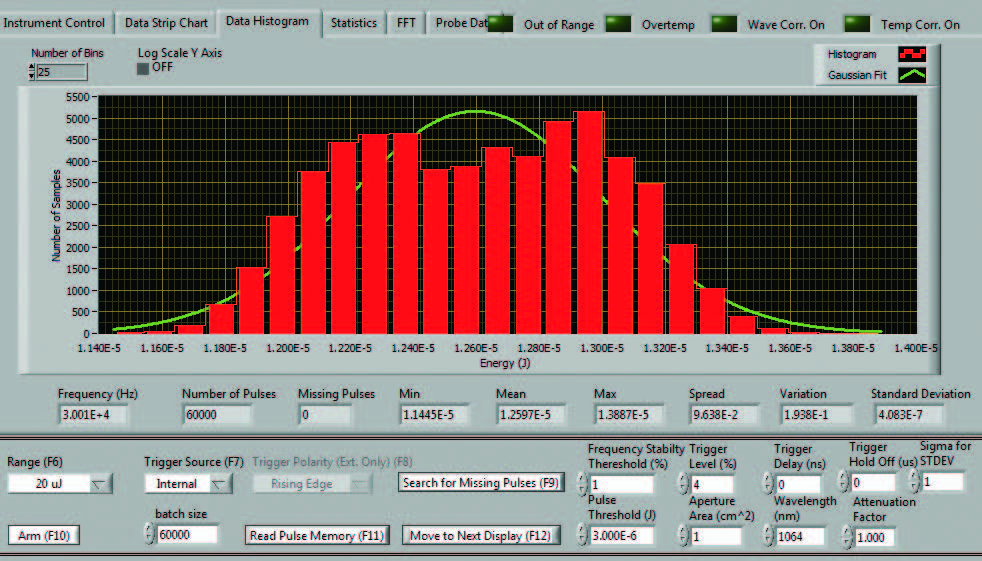

直方图

想查看脉冲能量数据组的统计分布吗？直方图界面可以帮您实现。直方图将为数据拟合“高斯曲线”。直方图会沿图表底部显示完整的统计计算连同脉冲频率。在统计数据的下方，您可以看到量程和触发等仪表控制钮。您还可以根据需要调整触发延迟和释抑。

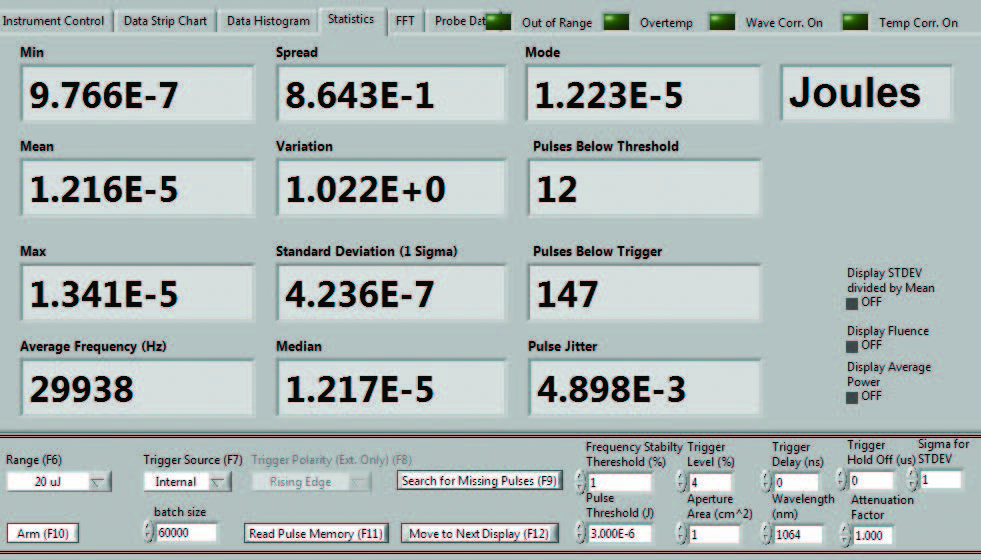

统计数据

统计数据会为您提供一份十分详尽的适用能量读数列表以及计算得出的各项统计指标，其中包括：最小值、最大值、平均值（算术平均数）、标准差、数值范围（极差）以及变化量。此外，该系统还具备其他实用功能，例如：窗口显示功能、平均频率计算、脉冲抖动分析、后续脉冲触发功能，以及针对脉冲信号中低于设定阈值（由您自行设定）部分的阈值监测功能。从左侧屏幕中，您能够观察到能量阈值设定下 12 个低于 3 微瓦（μW）的脉冲，以及 147 个能量耗散脉冲（或低于阈值的脉冲）。

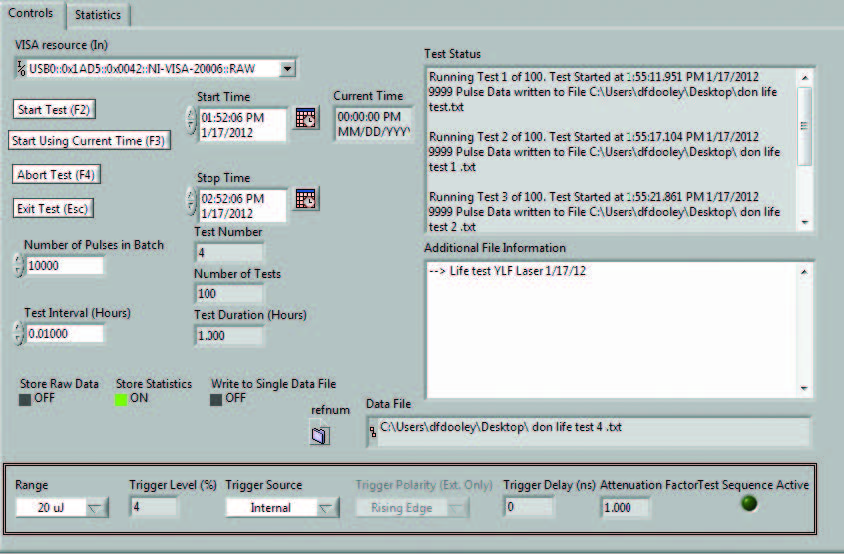

寿命测试模式

您是否希望对高重复频率脉冲激光器开展寿命测试？是否想了解环境变化（例如温度）对循环测试产生的影响？我们新增了一项强大功能，可助力您实现上述需求。在寿命测试界面中，您可自主选择所需的统计指标，设定测试的起始日期与时间、结束日期与时间、脉冲数量以及测试间隔。您仅需指定一个用于存储数据的文件，随后点击“开始”按钮，之后便可放心离开、自由安排其他事务！待您返回时，将看到一套完整的数据集，该数据集会按您选定的时间间隔，记录激光器的性能表现、温度变化、冲击情况、振动数据，或您关注的任何其他参数。

主要特性

高达 200 kHz 的脉间

以最高 200 kHz 的高重复频率测量每个脉冲，无需采样

捕捉并存储高达 400 万个脉冲

以 100 kHz 存储 40 秒的数据

追踪遗漏脉冲及阈值以下的脉冲

通过这一功能，可了解遗漏了多少脉冲或多少脉冲未达到能量阈值

多种探头可供选择

硅、砷化铟镓和热释电探头，适用于广泛的波长和能量范围

可供选择的模拟模块

使用我们的快速 M6 探测器、APM 以及示波器进行快速模拟能量测量

全速 USB 2.0 连接

确保高数据率传输及快速操作

具备多种诊断功能的用户友好性软件

实时模式、带状图、直方图和统计数据显示屏

用于时间诊断的脉冲能量数据 FFT 显示屏

寿命测试模式，实现激光测试自动化

产品规格
