Gentec-EO M-LINK计算机接口 201850

Gentec-EO M-LINK计算机接口描述：

数据表(中) 数据表(EN) 用户手册

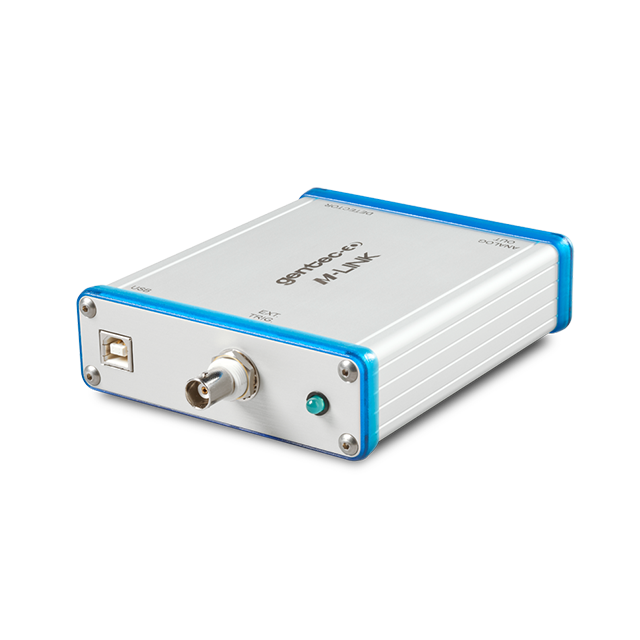

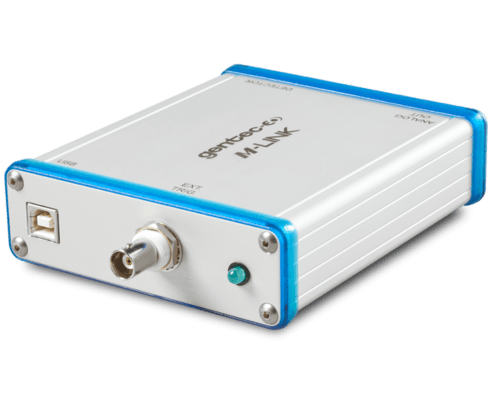

Gentec-EO M-LINK用于功率和能量测量的计算机接口。单通道、USB 输出。

基于 PC 的通用功率/能量监控器

此基于 PC 的监控器可兼容用于功率和能量测量的所有探测器类型，包括热电堆、热释电和光电探测器。此设备可作为单通道装置使用，可使用 USB2.0 与电脑直接连接。另外随附内置所有必要功能的 LabView 软件。

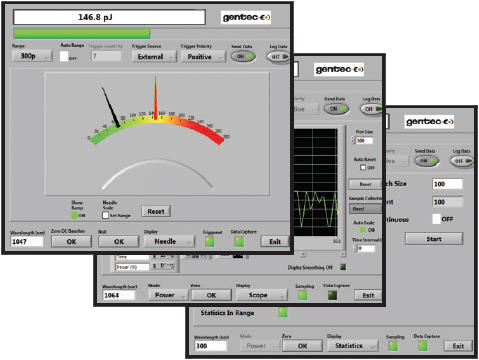

用于通用 M-LINK 的灵活软件

M-LINK 与我们制造的每种类型和型号的探测器以及能识别相连探测器类型并相应进行自我配置的智能软件都兼容，因此具有良好的通用性。基本软件功能包括：

实时数字读数

完全的统计数据

带状图

直方图

模拟调整

数据记录

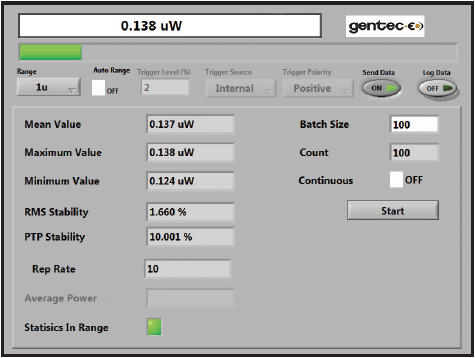

使用光电探测器测量功率

如果您需要测量从皮瓦到毫瓦的较低功率级别，我们推荐 PH 或 PH-B 探测器。在左侧所示的软件屏幕中，我们提供了一个在“统计数据”显示模式下工作的数据集。我们已在手动重置模式下将批次大小设置为 100 个数据点。您可以看到实时功率（138 毫微瓦）和其他全部统计数据：平均数、大值、小值、均方根和 PTP 稳定性。在左下角处，显示的波长为 300 纳米。您可在此输入激光器波长并使用波长纠正系数。

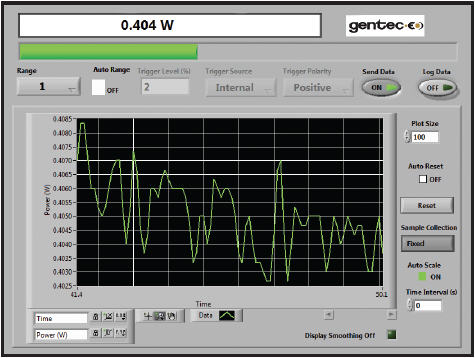

使用热电堆探测器测量功率

您可以选择我们提供的任意感温探测器测量从几微瓦到 30 千瓦的激光器功率。我们使用我们制造的灵敏度高的一款热电堆探测器，即 XLP12-3S-H2 型，生成了左图所示的软件屏幕。我们选择的是“示波器”模式，您可以在此监控功率，并同时查看实时功率读数（0.404 瓦）、条形图和带状图。通过此屏幕还可访问量程、触发器、自动刻度和很多其他监视功能。

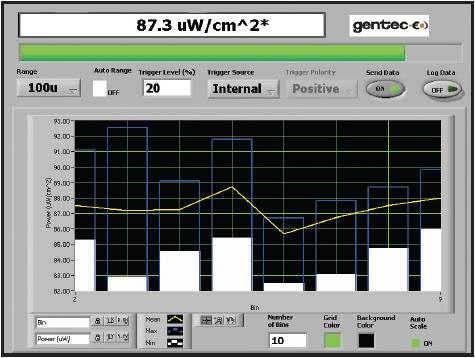

使用热释电探测器测量功率

需要测量太阳、灯具、温控黑体和/或中红外或远红外激光器等宽带辐射源的辐射通量（瓦）或辐照度（瓦/平方厘米）？我们提供的 UM-B 系列宽带热释电探测器是您理想的选择。为生成左图所示的测量结果，我们设置 UM9B-BL 探测器时配备了 M-LINK、工作频率为 10 Hz 的 SDC-500 斩波器和我们生产的 725 °C 黑体辐射源。M-LINK 会识别 UM9B-BL 探测器，将波长设置为其校准所在的 633 纳米，并准备好测量其生成的电压方波。我们使用了面积纠正，因为 9 毫米探测器处于辐射过量状态。因此，我们测量的辐照度以瓦/平方厘米为单位。

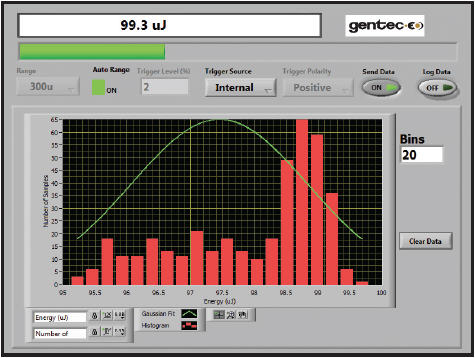

使用热释电探测器测量能量

您可以选用我们提供的多款 QE 系列大面积热释电探测器，对从 50 nJ 到 250 J 以及从紫外线到远红外线的能量进行测量。为演示此功能，我们选用 QE8SP-B-BL 和 M-LINK。通过“直方图”屏幕，可以继续查看实时测量值、显示数据集能量分布的直方图以及拟合高斯曲线。请注意，您仍然可以访问量程、触发器、波长等仪器控制值。

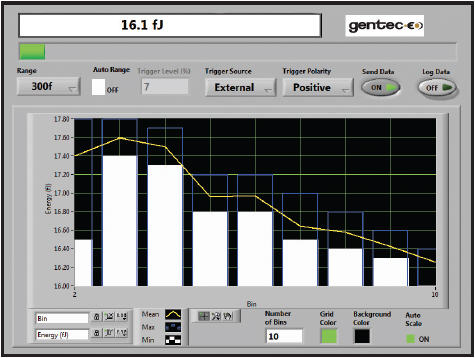

使用 PE-B 探测器在 fJ 级别下进行测量

对于从 fJ 到 μJ 量程以及从紫外线到近红外线的测量，我们建议使用 PE3B-Si 探测器。它使用低端能量探测器技术。另外 M-LINK 还使用了脉冲平均和降噪技术，为您提供各种优势。在右侧示例中，我们在“平均值”模式下工作并捕获了一个数据集。条形分别代表小（白色）和大（蓝色）能量值。带状图根据平均能量值绘制而成。您需要选择此处给出的“BINS”数。“统计数据”屏幕中提供了“脉冲平均”功能。

使用 UP 探测器测量高能脉冲

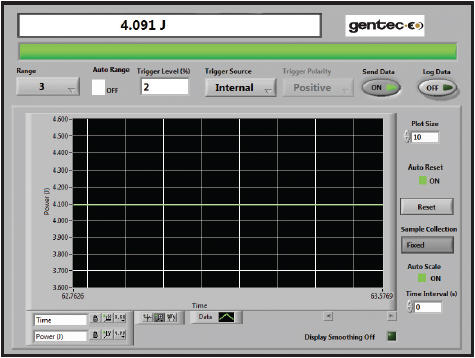

如果您尝试测量能量相对较高（焦耳）的单脉冲（大长度为 300 毫秒），可选用我们提供的任一款热电堆功率探测器（如 UP50-W9），在单脉冲模式下对其进行校准，然后使用 M-LINK 进行测量。在右侧屏幕中，我们捕获了一个持续时间为数百毫秒的长脉冲，并在“示波器”屏幕中显示其能量。使用我们提供的各种热电堆探测器，您可以测量从 12 μJ 到 500 J 的单脉冲。

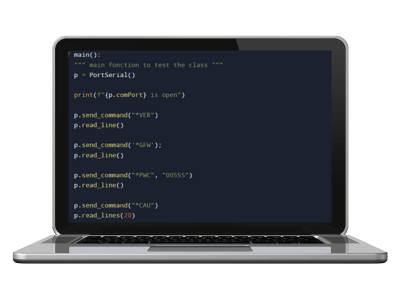

利用串行命令

使用我们的串行命令直接与仪表通信，而无需使用 Gentec-EO 的软件。为此，您可以使用 PuTTY 等终端模拟器软件，也可以直接将它们集成到自己的软件中。仪表的所有基本功能都由一个指令来实现。关于所有可用指令的列表，请参阅仪表的用户手册。

构建您自己的软件

满足激光应用要求

自动进行测量

主要特性

万用表

电力：热电锥、光电探测器和热电辐射计

能量：热电锥（单步模式）、光电探测器和热电辐射计

测量fJ能量级

多亏了M-LINK脉冲均衡特征，使得在进行脉冲到脉冲的测量时，脉冲之间的不规则性得到均衡。

外部触发

将 M-LINK 与脉冲激光器或数字斩波器同步

数字（USB）输出

将M-LINK模块直接连接到您的个人电脑上

强大的LabView软件

完整的仪表控制：范围、触发、波长等

实时显示J和 J/cm2 或 W，以及 W/cm2

统计数据：低值、高值、平均值、标准偏差、RMS稳定性、重复率等

图式显示：Strip Chart, Histogram, Tuning Needle 及其他

数据文件采集和分析

产品规格
