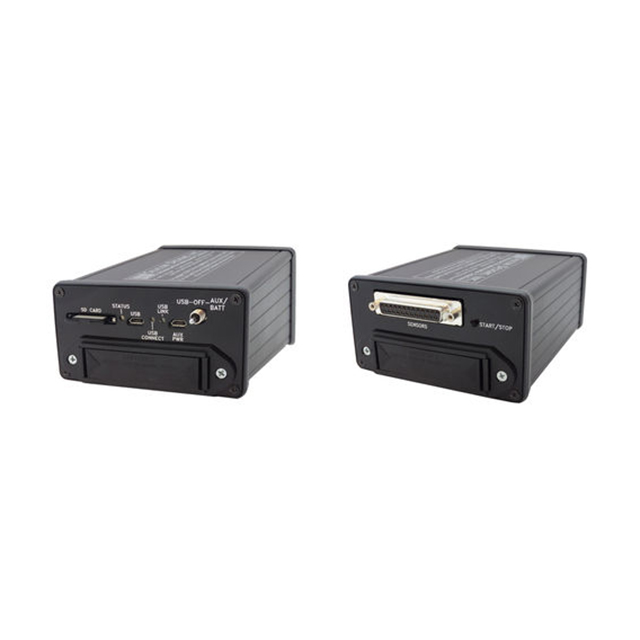

SDI 3340 G-LOGGER 独立数据采集系统

更新时间:2023-06-05

浏览量:757

品牌：SDI
型号：3340
描述：SDI的3340型G-Logger®是一种低成本、独立的便携式数据采集系统，具有与昂贵得多的系统中常见的强大监测、FFT分析和显示功能相同的功能。3340以非常实惠的价格为用户提供快速、强大和全面的实...
资料下载

在线留言
微信咨询

QQ咨询

在线客服

产品介绍

SDI 3340 G-LOGGER 独立数据采集系统描述：

数据表

SDI的3340型G-Logger®是一种低成本、独立的便携式数据采集系统，具有与昂贵得多的系统中常见的强大监测、FFT分析和显示功能相同的功能。3340以非常实惠的价格为用户提供快速、强大和全面的实时数据流，并提供快速设置。

使用按钮和/或时间表开始和停止数据采集

收集峰值信息

在任何显示模式下查看峰值事件和事件数据列表

添加 GPS 模块以收集 GPS 数据

使用内部电池电源、外部电源组或交流电源

与所有 Silicon Designs 工业加速度计兼容

通过 +/-1G 翻转进行自动和手动校准程序

用于实时或采集后数据分析的可调滤波器和 FFT

包含的软件具有基于 LabView 平台构建的熟悉且方便的用户界面

三个 1 轴模块或一个 3 轴模块的三个输入通道

16 位采样率，每轴 1 到 10,000 个样本/秒

Silicon Designs 加速度计模块接线后不到 5 分钟即可自动设置

3340 G-Logger® 数据采集系统是 SDI 3330 型的高版本。3340 结合了 3330 的所有强大功能，此外 3340 还具有：

由 USB、AA 电池或通过 USB 电缆的交流电源供电

可编程用于计划监控

包括回放期间的事件检测和隔离

支持可选的GPS数据采集

3340 是快速简单地评估振动和运动的理想工具，专用于测试插座中的 SDI 加速度计模块和芯片。它具有三个输入通道，允许一个三轴模块或最多三个单轴模块，或与 SDI EB-L 或 EB-J 测试仪配对。它还提供加速度计所需的所有电源，因此不需要额外的电源。

随附的软件具有基于 LabView 平台构建的用户界面。3340 采集加速度计数据并以三种不同的格式同时以图形方式显示，可以是实时的，也可以是来自先前采集的数据文件：

数据与时间的关系，如示波器

频谱，显示幅度与频率 (FFT)

仪表，显示电流测量值，例如 DC、RMS 和峰值

扩展或收缩显示窗口的时间尺度以查看详细信息或聚合数据，并根据需要暂停、快进或倒回数据。以每轴 1 到 10,000 个样本/秒的 16 位采样率直接记录到计算机或 6 级或 SD 存储卡。

使用 SDI 加速度计自动或手动配置 3340 只需不到 5 分钟，或者 SDI 可以在购买时预先配置您的 3340。3340 软件自动填充兼容 SDI 加速度计的标准校准数据，或轻松输入个别加速度计的特定数据以获得绝对精度。3340 还可以在加速度计生命周期中的任何时间按需执行校准检查，以使用简单的 +/-1G 翻转来验证校准数据。

零至中频应用

物理性能
外壳尺寸	5.5" x 4.25" x 1.5"
重量	425 grams / 15 oz. + 电池
外壳材料	压铸铝，塑料
环境
工作温度	0°C to +55°C (max)
存储温度	-40°C to +85°C (max)
湿度	0% - 90%不冷凝
操作性
连接	25针内螺纹D-Sub
USB连接	微型USB（B）
内存类型	SD卡，Micro SD带适配器
SD卡最大容量	32 GB
电脑配置
操作系统	Windows 10, 8, 7, XP
主机连接	USB2 A型
电源	USB数据线
最大功耗	750 mW
TCP/IP远程操作	网络连接请求。
