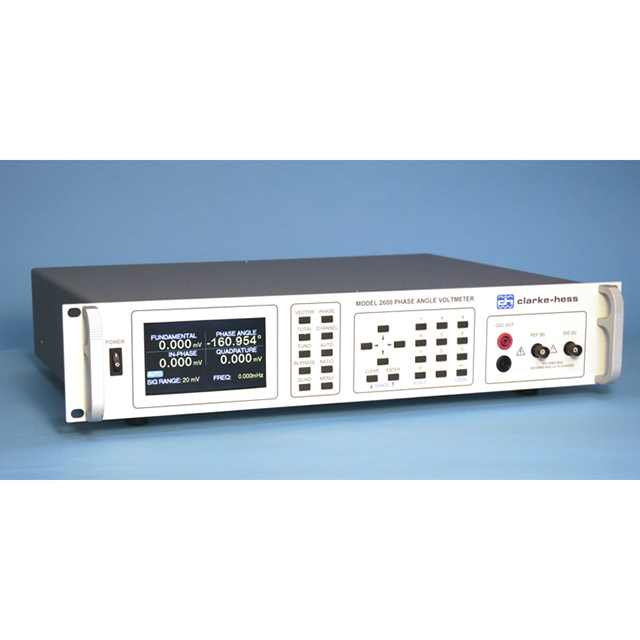

美国Clarke-Hess 2600相位角电压表

更新时间:2024-03-27

浏览量:247

品牌：美国Clarke-Hess
型号：2600
描述：2600 型相位角电压表取代了非常流行的 2500A 型。凭借 DSP 技术，该仪器将性能和用户友好性提升到了一个新的水平。此外，2600 型相位角电压表比其他“传统”相位角电压表便宜得多。通过保持经...
资料下载

在线留言
微信咨询

QQ咨询

在线客服

产品介绍

2600相位角电压表描述：

数据表

2600 型相位角电压表取代了非常流行的 2500A 型。凭借 DSP 技术，该仪器将性能和用户友好性提升到了一个新的水平。此外，2600 型相位角电压表比其他“传统”相位角电压表便宜得多。通过保持经典的测量，“只需按一下按钮”，2600 型的行为更像是仪器，而不是计算机。该装置非常易于使用，但包含许多功能和性能特征。

该仪器专门针对同步/旋转变压器和 LVDT/RVDT 应用，使相位角、同相、正交、基波和总相位的测量变得简单。在矢量模式下，这些参数中的 5 个中有 4 个可以同时显示。2600 型相位角电压表甚至包括一个内置示波器，用于查看输入波形。

隔离输入允许对关键参数进行零点、比率和增益测量，基准偏移有助于桥接测量。还包括一个灵敏的零点计。可选的板载基准电压源发生器具有足够的功率来驱动大多数 LVDT/Synchro 基准电压源。此功能无需外部基准;尽管如果需要，该装置可以与外部发电机一起使用。2600 型还包括预定义的 LVDT/RVDT 功能，例如（A-B）/（A+B）和（A-B）/Ref。可选的第三通道允许对振荡器输入进行（A-B）/（A+B）、同相、四路和相位角测量。

但 2600 相角电压表走得更远。通过使用外部分流器，它还可以测量功率、功率因数、THD、谐波和阻抗。

图形彩色显示

隔离输入

0.010º 相位精度

0.001º 相位分辨率

板载 15VA 参考生成（可选）

具有第三通道能力的真 LVDT

IEEE-488，USB，可选局域网

规格

独立通道	2个
分辨率	相位6位，电压5位
输入相位	0.00°--360°或者±180°
输入电压	20mV--630V有效值
频率范围	20Hz--2MHz
相位分辨率	0.001°
电压分辨率	0.001mV
相位精度	0.020°
温度范围	工作：0-40℃; 精密测量：23℃±5℃
工作电压	100V-260Vrms，47-63Hz，30VA(大)
尺寸	约17.3″W×3.5″H×13″D
